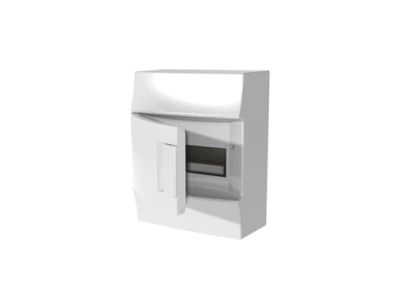

Obudowa Mistral41W n/t drzwi pełne 8 modułów z listwą N+PE, AT&U/Mistral | 1SLM004102A3102 ABB

Alternatywny kod produktu: 1SLM004102A3102

Opis i Kluczowe Cechy

Obudowa Mistral41W (symbol 1SLM004102A3102) to kompaktowe rozwiązanie przeznaczone do instalacji wnętrzowych, wyposażone w drzwi pełne z możliwością otwarcia w lewo lub prawo o 180°. Wbudowana maskownica pozwala na uzyskanie dodatkowego modułu (po 0,5 modułu z każdej strony) dzięki czemu maksymalna liczba modułów wzrasta do 10. Rozstaw szyn DIN 125 mm umożliwia montaż aparatury modułowej o standardowych szerokościach.

• Drzwi pełne z obustronnym otwarciem 180°: Swobodny dostęp do aparatury i wygodne prowadzenie okablowania z dowolnej strony.
• Maskownica zwiększająca pojemność o 2 moduły: Rozszerza przestrzeń montażową bez konieczności wymiany obudowy – idealne przy modernizacji instalacji.
• Niewidoczne perforacje wentylacyjne: Zapewniają cyrkulację powietrza, jednocześnie chroniąc wnętrze przed kurzem i małymi zwierzętami.
• Stopień ochrony IK08: Wysoka odporność na uderzenia mechaniczne – bezpieczeństwo dla aparatury w środowiskach przemysłowych.
• Test rozżarzonego drutu GWT >650°C: Potwierdza ognioodporność i bezpieczeństwo w warunkach zagrożenia pożarowego.

Zgodność z Normami

Obudowa Mistral41W spełnia wymagania norm europejskich dotyczących obudów rozdzielnic niskiego napięcia. Zgodność z dyrektywą LVD (Low Voltage Directive) oraz normami PN-EN 62208, PN-EN 61439-1 i PN-EN 61439-3 potwierdzają deklaracja zgodności CE.

Zastosowanie

Obudowa Mistral41W przeznaczona jest do montażu aparatury modułowej w instalacjach elektrycznych wewnętrznych, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Małogabarytowe rozdzielnice mieszkaniowe i domowe szafy sterownicze.
• Szafy automatyki przemysłowej i sterowania maszyn.
• Rozdzielnice podtynkowe i natynkowe w miejscach wymagających dyskretnego montażu.
• Miejsca z ograniczonymi wymiarami, gdzie liczy się każdy centymetr przestrzeni montażowej.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Obudowę należy zamocować do stabilnej konstrukcji przy użyciu odpowiednich uchwytów, zachowując wymagania dotyczące wentylacji. Drzwi powinny być montowane z uwzględnieniem kierunku otwarcia dostosowanego do lokalizacji rozdzielnicy. Po zamontowaniu aparatury należy upewnić się, że drzwi zamykają się szczelnie, a wszystkie połączenia są zgodne z dokumentacją techniczną.

FAQ

• Czy obudowa nadaje się do montażu zewnętrznego? Obudowa Mistral41W przeznaczona jest wyłącznie do stosowania wewnątrz pomieszczeń. Do zastosowań zewnętrznych należy wybrać wersję z podwyższonym stopniem ochrony IP.
• Jakie jest maksymalne obciążenie szyn DIN? Maksymalne obciążenie szyn DIN nie zostało określone w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną producenta przed montażem cięższej aparatury.
• Czy obudowa posiada listwę N+PE? Tak, w standardowym wyposażeniu znajduje się listwa neutralna i ochronna N+PE, ułatwiająca organizację i bezpieczeństwo okablowania.
