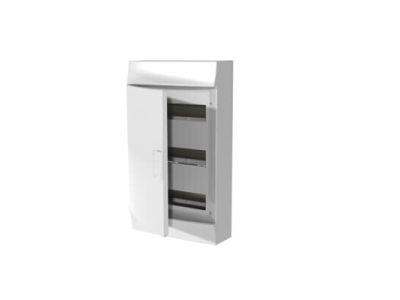

Obudowa Mistral41W n/t drzwi pełne 36 modułów z listwą N+PE (3rzędy), AT&U/Mistral | 1SLM004102A3107 ABB

Opis i Kluczowe Cechy

Obudowa Mistral41W od renomowanego producenta ABB to zaawansowane rozwiązanie w dziedzinie rozdziału energii, zaprojektowane z myślą o profesjonalnych instalacjach wnętrzowych. Model ten charakteryzuje się konstrukcją natynkową o pojemności 36 modułów rozmieszczonych w trzech rzędach po 12 modułów każdy. Unikalną cechą serii Mistral41W jest specjalnie zaprojektowana maskownica, która pozwala na uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie dodatkowych 0,5 modułu po lewej i prawej stronie), co zwiększa elastyczność konfiguracji aparatury modułowej. Obudowa została wyposażona w pełne drzwi, które dzięki przemyślanej konstrukcji zawiasów mogą być montowane jako lewo- lub prawostronne, oferując szeroki kąt otwarcia wynoszący 180 stopni. W zestawie znajdują się fabryczne listwy zaciskowe N+PE, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co potwierdzają parametry techniczne. Obudowa charakteryzuje się stopniem wytrzymałości mechanicznej IK08, co oznacza wysoką odporność na uderzenia o energii do 5 dżuli, chroniąc aparaturę przed uszkodzeniami fizycznymi. Bezpieczeństwo przeciwpożarowe gwarantuje pozytywny wynik testu rozżarzonym drutem (Glow Wire Test) na poziomie GWT 650°C, co jest kluczowe w przypadku aplikacji w budownictwie mieszkaniowym i użyteczności publicznej. Konstrukcja jest w pełni przystosowana do pracy wewnątrz budynków, zapewniając trwałość i niezawodność przez lata eksploatacji.

Zastosowanie

Obudowa ABB Mistral41W znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych oraz systemach automatyki budynkowej. Dzięki estetycznemu wykonaniu i dyskretnym perforacjom na górze i dole obudowy, idealnie komponuje się w przestrzeniach biurowych, korytarzach oraz pomieszczeniach technicznych. Jest to optymalny wybór dla elektryków realizujących rozdzielnice główne i podrozdzielnice w apartamentach, domach jednorodzinnych oraz obiektach komercyjnych, gdzie wymagana jest przejrzysta organizacja 36 lub więcej modułów aparatury zabezpieczającej i sterującej.

Wskazówki Montażowe

Montaż obudowy został zoptymalizowany pod kątem ergonomii pracy instalatora. Rozstaw szyn DIN wynosi standardowe 125 mm, co zapewnia odpowiednią przestrzeń na prowadzenie przewodów pomiędzy rzędami aparatury i ułatwia cyrkulację powietrza. Niewidoczne z zewnątrz perforacje wlotowe na górze i dole obudowy pozwalają na estetyczne wprowadzenie peszli i przewodów bez konieczności uciążliwego wycinania otworów. Możliwość przełożenia drzwi bez użycia skomplikowanych narzędzi pozwala na dopasowanie kierunku otwierania do warunków panujących w miejscu montażu, nawet po zainstalowaniu obudowy na ścianie. Podczas dokręcania zacisków listew N+PE zaleca się stosowanie odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną ABB, aby zapewnić trwały i bezpieczny styk elektryczny.

FAQ

• Czy obudowa posiada listwy zaciskowe w zestawie? Tak, model ten jest fabrycznie wyposażony w listwy N+PE, co eliminuje konieczność ich osobnego dokupowania.
• Jaki jest maksymalny kąt otwarcia drzwi? Drzwi obudowy Mistral41W otwierają się pod kątem 180°, co zapewnia swobodny dostęp do aparatury podczas prac serwisowych.
• Czy można zwiększyć liczbę modułów w rzędzie? Tak, dzięki konstrukcji maskownicy możliwe jest uzyskanie dodatkowego 1 modułu na każdy rząd (łącznie 3 dodatkowe moduły w całej obudowie).
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, model Mistral41W jest dedykowany wyłącznie do aplikacji wnętrzowych.
