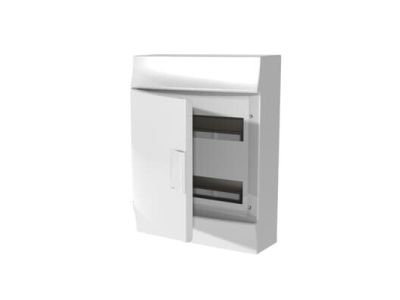

Obudowa Mistral41W n/t drzwi pełne 24 moduły z listwą N+PE, AT&U/Mistral | 1SLM004102A3105 ABB

Opis i Kluczowe Cechy

Obudowa ABB z serii Mistral41W to zaawansowane rozwiązanie przeznaczone do montażu natynkowego w aplikacjach wnętrzowych. Produkt charakteryzuje się pojemnością 24 modułów, co pozwala na przejrzystą organizację aparatury modułowej w dwóch rzędach. Unikalną cechą konstrukcyjną jest specjalna maskownica, która umożliwia uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie dodatkowych 0,5 modułu po lewej i prawej stronie), co znacząco zwiększa elastyczność konfiguracji rozdzielnicy.

• Wytrzymałość mechaniczna: Stopień ochrony IK08 zapewnia wysoką odporność na uderzenia mechaniczne, co jest kluczowe w intensywnie użytkowanych obiektach.
• Bezpieczeństwo pożarowe: Obudowa przeszła test rozżarzonym drutem (Glow Wire Test) przy temperaturze 650°C, co gwarantuje bezpieczeństwo w przypadku awarii instalacji.
• Ergonomia drzwi: Pełne drzwi mogą być montowane tak, aby otwierały się na lewą lub prawą stronę pod kątem aż 180°, co ułatwia dostęp do aparatury nawet w wąskich korytarzach.
• Zarządzanie okablowaniem: Rozstaw szyn DIN wynoszący 125 mm zapewnia odpowiednią przestrzeń dla przewodów, a niewidoczne z zewnątrz perforacje na górze i dole obudowy ułatwiają estetyczne wprowadzenie kabli.
• Wyposażenie: Zestaw zawiera fabrycznie zamontowane listwy zaciskowe N+PE, co przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Parametr GWT wynoszący 650°C potwierdza niską palność materiałów termoplastycznych użytych do produkcji. Stopień wytrzymałości mechanicznej IK08 klasyfikuje obudowę jako odporną na uderzenia o energii do 5 dżuli, co czyni ją idealnym wyborem dla profesjonalnych instalacji elektroenergetycznych.

Zastosowanie

Obudowa Mistral41W znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowana do montażu wewnątrz budynków jako główna lub pomocnicza rozdzielnica elektryczna. Dzięki estetycznemu wykonaniu i ukrytym perforacjom kablowym, doskonale komponuje się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi, zapewniając jednocześnie pełną ochronę aparatury sterowniczej i zabezpieczającej.

Wskazówki Montażowe

Podczas instalacji obudowy natynkowej ABB Mistral41W zaleca się wykorzystanie fabrycznych perforacji do precyzyjnego wprowadzenia peszli lub przewodów. Dzięki symetrycznej konstrukcji, instalator ma możliwość wyboru kierunku otwierania drzwi (lewo/prawo) bez konieczności stosowania dodatkowych narzędzi. Należy zachować moment dokręcania zacisków na listwach N+PE zgodnie z dokumentacją techniczną, aby zapewnić trwały i bezpieczny styk elektryczny. Odpowiedni rozstaw szyn DIN (125 mm) pozwala na swobodne ułożenie wiązek przewodów pod szynami, co minimalizuje ryzyko przegrzewania się instalacji.

FAQ

• Czy obudowa posiada listwy zaciskowe w zestawie? Tak, model ten jest dostarczany z kompletnymi listwami N+PE, co eliminuje konieczność ich osobnego dokupowania.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów pozwala na montaż drzwi z otwieraniem lewostronnym lub prawostronnym w zakresie 180 stopni.
• Ile modułów faktycznie mieści obudowa? Standardowo obudowa mieści 24 moduły, jednak dzięki specjalnej konstrukcji maskownicy można uzyskać dodatkową przestrzeń (łącznie do 26 modułów przy wykorzystaniu rezerw bocznych).
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, model Mistral41W jest dedykowany wyłącznie do aplikacji wnętrzowych.
