Obudowa Mistral41W n/t drzwi pełne 18 modułów z listwą N+PE, AT&U/Mistral | 1SLM004102A3104 ABB

Alternatywny kod produktu: 1SLM004102A3104

Opis i Kluczowe Cechy

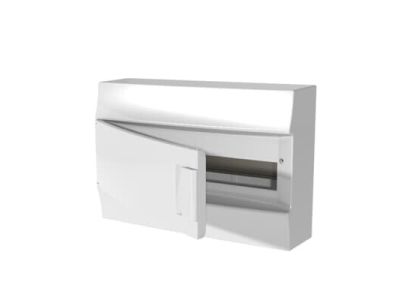

Obudowa Mistral41W (symbol 1SLM004102A3104) w wersji z drzwiami pełnymi to konstrukcja przeznaczona do montażu w pomieszczeniach wewnętrznych. Niewidoczne perforacje na górze i dole obudowy zapewniają optymalną cyrkulację powietrza, minimalizując ryzyko przegrzania instalacji. Drzwi otwierają się na 180° w lewo lub prawo, ułatwiając dostęp do wnętrza. Rozstaw szyn DIN 125 mm oraz możliwość uzyskania dodatkowego modułu dzięki maskownicy (po 0,5 modułu z każdej strony) zwiększają elastyczność montażu aparatury modułowej.

• Stopień wytrzymałości mechanicznej IK08: Odporność na uderzenia mechaniczne – chroni wyposażenie wewnątrz przed uszkodzeniami spowodowanymi przypadkowymi uderzeniami.
• Test rozżarzonym drutem GWT > 650°C: Potwierdza odporność materiału na działanie wysokich temperatur, co zwiększa bezpieczeństwo przeciwpożarowe obudowy.
• Niewidoczne perforacje wlotowe: Zapewniają dyskretną wentylację bez wpływu na estetykę obudowy, redukując ryzyko zapylenia wnętrza.
• Drzwi otwierane do 180°: Umożliwiają swobodny dostęp do wnętrza obudowy z dowolnej strony, ułatwiając montaż i konserwację.
• Maskownica +1 moduł: Dodatkowe 0,5 modułu z lewej i prawej strony rzędu – elastyczność w aranżacji aparatury bez konieczności zakupu dodatkowej obudowy.

Zgodność z Normami

Obudowa Mistral41W spełnia wymagania norm europejskich dotyczących ochrony przeciwpożarowej, wytrzymałości mechanicznej oraz bezpieczeństwa użytkowania. Została zaprojektowana zgodnie z dyrektywami Unii Europejskiej i posiada deklarację zgodności CE. Odpowiednia do stosowania w instalacjach spełniających normy VDE i IEC.

Zastosowanie

Obudowa Mistral41W przeznaczona jest do montażu aparatury modułowej w instalacjach elektrycznych, telekomunikacyjnych i przemysłowych, gdzie wymagana jest estetyka, funkcjonalność i ochrona przeciwpożarowa.

• Mocowanie aparatury rozdzielczej i zabezpieczającej w szafach sterowniczych.
• Instalacje w budynkach mieszkalnych i biurowych – estetyczne ukrycie aparatury.
• Obudowy do szaf teleinformatycznych (serwerownie, pomieszczenia sieciowe).
• Małe rozdzielnice przemysłowe i sterowniki maszyn.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie zostało odłączone. Obudowę należy zamontować na stabilnym podłożu, z zachowaniem odpowiednich odstępów wentylacyjnych (szczegóły w dokumentacji producenta). Drzwi należy zamontować tak, aby otwierały się swobodnie w wybranym kierunku (lewo/prawo). Podczas montażu aparatury na szynach DIN, należy uwzględnić dodatkowe 0,5 modułu wynikające z zastosowania maskownicy.

FAQ

• Czy obudowa Mistral41W nadaje się do montażu na zewnątrz? Nie, obudowa przeznaczona jest wyłącznie do stosowania w pomieszczeniach suchych wewnątrz budynków.
• Jaki jest maksymalny pobór mocy przez aparaturę montowaną w obudowie? Maksymalny pobór mocy nie został określony w danych produktu. Zaleca się stosowanie obudowy zgodnie z zaleceniami producenta aparatury oraz normami instalacyjnymi.
• Czy obudowa posiada zamek? Informacja o wyposażeniu w zamek nie została podana w danych produktu. Standardowa wersja posiada drzwi pełne bez zamka.
