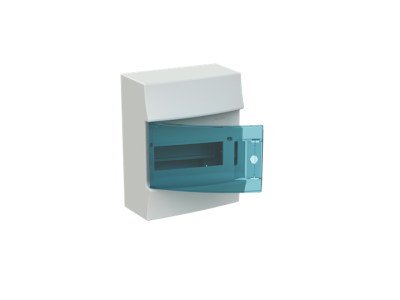

Obudowa Mistral41W n/t, 8 modułów drzwi przezroczyste z listwą N+PE, IP41, AT&U/Mistral | 1SPE007717F0321 ABB

Opis i Kluczowe Cechy

Obudowa Mistral41W od renomowanego producenta ABB to zaawansowane rozwiązanie w zakresie rozdziału energii, zaprojektowane z myślą o najwyższej estetyce i funkcjonalności w instalacjach wnętrzowych. Produkt charakteryzuje się konstrukcją natynkową, która dzięki niewidocznym z zewnątrz perforacjom umieszczonym na górze i dole obudowy, pozwala na estetyczne wprowadzenie przewodów przy zachowaniu integralności wizualnej panelu. Kluczowym atutem jest zastosowanie przezroczystych drzwi, które umożliwiają szybką inspekcję stanu aparatury modułowej bez konieczności ich otwierania. Drzwi te oferują wyjątkową elastyczność montażu, umożliwiając otwarcie zarówno na lewą, jak i prawą stronę pod kątem aż 180 stopni, co znacząco ułatwia prace serwisowe w ciasnych przestrzeniach.

• Pojemność modułowa: Standardowo obudowa mieści 8 modułów, jednak dzięki innowacyjnej konstrukcji maskownicy, użytkownik może uzyskać 1 dodatkowy moduł na rząd (poprzez wykorzystanie dodatkowych 0,5 modułu po lewej i prawej stronie).
• Wytrzymałość mechaniczna: Stopień ochrony IK08 gwarantuje wysoką odporność na uderzenia mechaniczne, co jest kluczowe w środowiskach narażonych na przypadkowe uszkodzenia.
• Bezpieczeństwo pożarowe: Materiał obudowy przeszedł test rozżarzonym drutem GWT o temperaturze 650°C, co potwierdza jego właściwości samogasnące i bezpieczeństwo użytkowania.
• Wyposażenie: Zestaw zawiera fabryczne listwy zaciskowe N+PE, co przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Obudowa ABB Mistral41W została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa dla aparatury niskiego napięcia. Stopień ochrony IP41 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody, co czyni ją idealnym wyborem do suchych pomieszczeń mieszkalnych i komercyjnych. Produkt spełnia wymagania dotyczące odporności mechanicznej IK08 oraz przeszedł pomyślnie testy palności materiałów (GWT 650°C), co jest standardem w profesjonalnych instalacjach elektroinstalacyjnych.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i eleganckiemu wyglądowi, obudowa Mistral41W znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest dedykowana do montażu aparatury modułowej takiej jak wyłączniki nadmiarowo-prądowe, rozłączniki izolacyjne czy ograniczniki przepięć. Idealnie sprawdza się w:

• Budownictwie mieszkaniowym (apartamenty, domy jednorodzinne) jako główna lub pomocnicza rozdzielnica piętrowa.
• Obiektach użyteczności publicznej i biurach, gdzie estetyka montażu natynkowego jest priorytetem.
• Systemach automatyki budynkowej, gdzie wymagany jest łatwy dostęp do podzespołów sterujących.

Wskazówki Montażowe

Montaż obudowy Mistral41W jest intuicyjny i przyjazny dla instalatora. Rozstaw szyn DIN wynosi standardowe 125 mm, co zapewnia optymalną przestrzeń na ułożenie przewodów pomiędzy rzędami aparatury. Podczas instalacji należy zwrócić uwagę na:

• Kierunek otwierania drzwi: Przed ostatecznym zamocowaniem warto dostosować stronę otwierania drzwi (lewa/prawa) do specyfiki miejsca montażu.
• Wprowadzanie przewodów: Wykorzystanie fabrycznych perforacji pozwala na zachowanie stopnia ochrony IP i estetyczny wygląd bez konieczności stosowania specjalistycznych narzędzi do wycinania otworów.
• Zaciski N+PE: Należy upewnić się, że moment dokręcania przewodów w dostarczonych listwach zaciskowych jest zgodny z zaleceniami, aby zapewnić trwały i bezpieczny styk elektryczny.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Nie, model Mistral41W o stopniu ochrony IP41 jest dedykowany wyłącznie do aplikacji wnętrzowych.
• Czy w zestawie znajdują się szyny DIN? Tak, obudowa jest wyposażona w szyny DIN o standardowym rozstawie 125 mm.
• Czy mogę zmienić stronę otwierania drzwi po zamontowaniu obudowy? Tak, konstrukcja zawiasów pozwala na zmianę kierunku otwierania drzwi w dowolnym momencie, co zwiększa ergonomię użytkowania.
• Ile realnie modułów mogę zamontować? Obudowa posiada 8 modułów podstawowych, ale maskownica pozwala na rozszerzenie tej przestrzeni o 1 dodatkowy moduł (łącznie 9 modułów).
