Obudowa Mistral41F podtynkowa drzwi przezroczyste 48 modułów z listwą N+PE, AT&U/Mistral | 1SLM004101A1208 ABB

Opis i Kluczowe Cechy

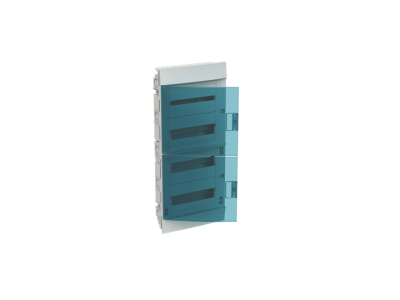

Obudowa podtynkowa ABB z serii Mistral41F to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych wewnątrz budynków. Model o pojemności 48 modułów zapewnia wyjątkową elastyczność dzięki unikalnej konstrukcji maskownicy, która pozwala na uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu po lewej i prawej stronie). Solidna konstrukcja charakteryzuje się wysoką wytrzymałością mechaniczną na poziomie IK08, co gwarantuje odporność na uderzenia o energii do 5 dżuli. Przezroczyste drzwi nie tylko podnoszą estetykę rozdzielnicy, ale umożliwiają szybką inspekcję stanu aparatury modułowej bez konieczności ich otwierania. Drzwi posiadają funkcję obustronnego montażu, co pozwala na ich otwieranie w zakresie 180 stopni zarówno na lewą, jak i prawą stronę, dostosowując się do warunków panujących w miejscu instalacji.

• Pojemność: 48 modułów z możliwością rozszerzenia o dodatkowe miejsca na rzędach.
• Wytrzymałość: Stopień ochrony mechanicznej IK08 zapewnia bezpieczeństwo w wymagających warunkach.
• Termoodporność: Test rozżarzonym drutem GWT na poziomie 650°C potwierdza bezpieczeństwo przeciwpożarowe.
• Ergonomia: Rozstaw szyn DIN wynoszący 150 mm ułatwia prowadzenie przewodów i montaż aparatury.
• Wyposażenie: W zestawie znajdują się fabryczne listwy zaciskowe N+PE, co przyspiesza proces prefabrykacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Obudowa przeszła pomyślnie testy odporności na wysoką temperaturę (Glow Wire Test - GWT) przy temperaturze 650°C, co czyni ją bezpiecznym wyborem do budownictwa mieszkaniowego i komercyjnego. Wysoki standard wykonania przez firmę ABB gwarantuje długowieczność i niezawodność komponentów, spełniając wymagania stawiane nowoczesnym rozdzielnicom niskiego napięcia.

Zastosowanie

Obudowa Mistral41F znajduje szerokie zastosowanie w nowoczesnych instalacjach podtynkowych. Dzięki estetycznemu wykonaniu i przezroczystym drzwiom, idealnie komponuje się w korytarzach, biurach oraz pomieszczeniach mieszkalnych. Perforacje umieszczone po bokach, na górze oraz na dole obudowy znacząco ułatwiają wprowadzanie peszli i przewodów. System jest modułowy – dzięki dedykowanym zestawom łączącym (41Z11 dla połączeń szeregowych oraz 41Z03/41Z04 dla pionowych), możliwe jest tworzenie rozbudowanych zestawów rozdzielczych, co jest kluczowe w zaawansowanych systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż podtynkowy obudowy Mistral41F jest intuicyjny dzięki przemyślanej konstrukcji. Podczas instalacji należy zwrócić uwagę na odpowiednie wypoziomowanie kasety podtynkowej. Wybite otwory montażowe pozwalają na szybkie wprowadzenie okablowania. W przypadku konieczności łączenia wielu obudów, należy zastosować zestaw 41Z11 do łączenia w poziomie. Przy montażu aparatury należy zachować standardowy rozstaw szyn DIN (150 mm), co zapewnia optymalną cyrkulację powietrza i miejsce na ułożenie wiązek kablowych. Drzwi można przełożyć w dowolnym momencie, co ułatwia prace wykończeniowe po tynkowaniu.

FAQ

• Czy obudowa zawiera listwy zaciskowe? Tak, model ten jest dostarczany z fabrycznymi listwami N+PE, co eliminuje konieczność ich osobnego dokupowania.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja pozwala na montaż drzwi tak, aby otwierały się na lewą lub prawą stronę pod kątem 180 stopni.
• Co oznacza parametr IK08? Jest to klasyfikacja wytrzymałości mechanicznej, oznaczająca, że obudowa jest odporna na uderzenia o energii 5J, co chroni aparaturę przed uszkodzeniami fizycznymi.
• Czy obudowę można łączyć z innymi jednostkami? Tak, za pomocą zestawów 41Z11 (poziomo) lub 41Z03/41Z04 (pionowo) można tworzyć większe zestawy rozdzielcze.
