Obudowa Mistral41F p/t drzwi przezroczyste 8 modułów AT&U/Mistral | 1SLM004100A1202 ABB

Alternatywny kod produktu: 1SLM004100A1202

Opis i Kluczowe Cechy

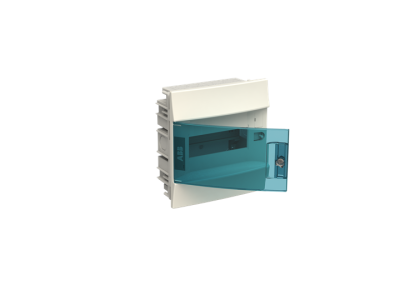

Obudowa instalacyjna Mistral41F (symbol 1SLM004100A1202) to kompaktowe rozwiązanie o pojemności 8 modułów, dedykowane do montażu aparatury w instalacjach wewnętrznych. Wyposażona w przezroczyste drzwi otwierane do lewej lub prawej strony pod kątem 180° z możliwością demontażu zawiasów. Perforacje wentylacyjne po bokach, górze i dole zapewniają odpowiedni przepływ powietrza, a maskownica ułatwia zagospodarowanie dodatkowych 0,5 modułu po obu stronach szyny DIN.

• 8 modułów: Wystarczająca przestrzeń do montażu aparatury modułowej w kompaktowych rozdzielnicach.
• Przezroczyste drzwi: Umożliwiają łatwą wizualną kontrolę stanu urządzeń bez otwierania obudowy – idealne do monitorowania pracy zabezpieczeń lub liczników.
• Perforacje wentylacyjne: Zapewniają naturalną cyrkulację powietrza, zapobiegając przegrzewaniu się aparatury.
• Stopień ochrony IK08: Odporność na uderzenia mechaniczne – zabezpiecza wnętrze obudowy przed uszkodzeniami podczas montażu lub eksploatacji.
• Test rozżarzonym drutem GWT>650°C: Potwierdza wysoką odporność termiczną materiału, gwarantując bezpieczeństwo przeciwpożarowe.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących obudów instalacyjnych, w tym PN-EN 62208 (puste obudowy do aparatury łączeniowej), PN-EN 60670-1 (pudełka i obudowy do wyposażenia elektrycznego) oraz posiada deklarację zgodności CE. Stopień ochrony IK08 i GWT>650°C potwierdzają zgodność z normami bezpieczeństwa.

Zastosowanie

Obudowa Mistral41F znajduje zastosowanie w instalacjach elektrycznych wymagających kompaktowego i funkcjonalnego rozwiązania do montażu aparatury modułowej.

• Małogabarytowe rozdzielnice mieszkaniowe i biurowe – do montażu zabezpieczeń, liczników, wyłączników różnicowoprądowych i modułów sterujących.
• Szafki sterownicze w instalacjach przemysłowych – ochrona aparatury w środowiskach suchych.
• Systemy automatyki budynkowej – montaż modułów komunikacyjnych i zasilających w domach inteligentnych.
• Mieszkaniowe i użyteczności publicznej – estetyczne i funkcjonalne rozwiązanie dla nowoczesnych instalacji.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Obudowę należy zamocować do stabilnej powierzchni (ściany lub konstrukcji nośnej) przy użyciu odpowiednich kołków i wkrętów, zachowując zalecane rozstawy. Przed montażem aparatury upewnić się, że drzwi otwierają się swobodnie i nie blokują się o sąsiednie elementy. W przypadku stosowania zestawów do łączenia obudów w szereg (symbole 41Z11, 41Z03, 41Z04) należy postępować zgodnie z instrukcją producenta. Upewnić się, że przewody są odpowiednio ułożone i zabezpieczone, aby nie utrudniały zamykania drzwi.

FAQ

• Czy obudowę Mistral41F można stosować na zewnątrz? Obudowa jest przeznaczona wyłącznie do instalacji wewnętrznych – brak oznaczenia IP chroniącego przed wilgocią.
• Jakie jest maksymalne obciążenie szyny DIN? Maksymalne obciążenie nie zostało określone w danych produktu. Zaleca się stosowanie się do zaleceń producenta aparatury oraz normy PN-EN 60715.
• Czy drzwi można wymienić na nieprzezroczyste? Tak, dostępne są wersje z drzwiami nieprzezroczystymi. Zmiana drzwi nie wpływa na parametry mechaniczne obudowy.
