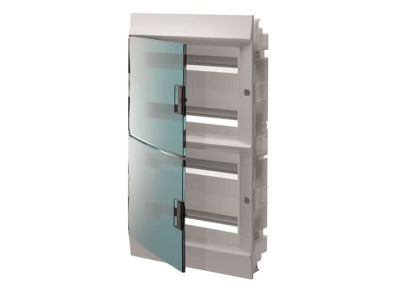

Obudowa Mistral41F p/t drzwi przezroczyste 72 moduły z listwą N+PE, AT&U/Mistral | 1SLM004101A1210 ABB

Opis i Kluczowe Cechy

Obudowa podtynkowa ABB z serii Mistral41F to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o maksymalnej funkcjonalności i estetyce w nowoczesnych instalacjach wnętrzowych. Model ten oferuje przestrzeń na 72 moduły, co pozwala na budowę rozbudowanych systemów rozdzielczych. Jedną z unikalnych cech konstrukcyjnych jest specjalnie zaprojektowana maskownica, która umożliwia uzyskanie jednego dodatkowego modułu na każdy rząd aparatury (poprzez wykorzystanie dodatkowych 0,5 modułu po lewej i prawej stronie), co znacząco zwiększa elastyczność konfiguracji. Drzwi obudowy są przezroczyste, co pozwala na szybką inspekcję stanu aparatury bez konieczności ich otwierania, a ich konstrukcja umożliwia otwarcie pod kątem aż 180 stopni oraz zmianę kierunku otwierania (lewo/prawo). Solidność wykonania potwierdza stopień wytrzymałości mechanicznej IK08, chroniący przed uderzeniami o energii do 5 dżuli.

• Pojemność: 72 moduły z możliwością rozszerzenia o dodatkowe miejsca na szynach.
• Bezpieczeństwo: Test rozżarzonym drutem GWT wynoszący 650°C gwarantuje wysoką odporność na zapłon.
• Ergonomia: Rozstaw szyn DIN wynosi 150 mm, co zapewnia optymalną przestrzeń dla przewodów i łatwość montażu aparatury modułowej.
• Wyposażenie: W zestawie znajdują się fabryczne listwy zaciskowe N+PE, co przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Obudowa spełnia wymagania dotyczące osprzętu elektroinstalacyjnego do użytku domowego i podobnych instalacji stałych. Wysoka klasa odporności mechanicznej IK08 oraz pomyślnie przejście testu Glow Wire Test (GWT) przy temperaturze 650°C świadczą o najwyższej jakości materiałów termoplastycznych użytych do produkcji, co przekłada się na bezpieczeństwo przeciwpożarowe i trwałość eksploatacyjną w warunkach wnętrzowych.

Zastosowanie

Obudowa ABB Mistral41F znajduje szerokie zastosowanie w budownictwie mieszkaniowym wielorodzinnym, budynkach użyteczności publicznej oraz obiektach komercyjnych. Dzięki dużej pojemności (72 moduły) idealnie nadaje się jako główna rozdzielnica piętrowa lub mieszkaniowa w systemach inteligentnego domu, gdzie wymagana jest instalacja licznych sterowników, przekaźników oraz zabezpieczeń nadmiarowo-prądowych i różnicowoprądowych. Perforacje po bokach oraz na górze i dole obudowy ułatwiają wprowadzanie peszli i rur instalacyjnych, czyniąc ją uniwersalnym wyborem dla instalatorów pracujących w różnych systemach okablowania.

Wskazówki Montażowe

Montaż podtynkowy obudowy Mistral41F jest intuicyjny dzięki przemyślanej konstrukcji kasety. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Łączenie obudów: System pozwala na łączenie obudów w szereg przy użyciu dedykowanego zestawu 41Z11. W przypadku łączenia w pionie dla modułów o szerokości 12M stosuje się zestaw 41Z03, natomiast dla szerokości 18M – zestaw 41Z04.
• Zarządzanie przewodami: Wykorzystaj fabryczne perforacje do estetycznego i bezpiecznego wprowadzenia okablowania.
• Moment dokręcania: Podczas montażu aparatury na szynach DIN oraz podłączania przewodów do listew N+PE, należy stosować się do zaleceń producenta aparatury w zakresie momentu dokręcania zacisków.
• Personalizacja drzwi: Przed ostatecznym montażem ustal kierunek otwierania drzwi (lewo/prawo), aby zapewnić użytkownikowi końcowemu maksymalną wygodę dostępu.

FAQ

• Czy obudowa zawiera szyny DIN? Tak, obudowa jest wyposażona w szyny DIN o standardowym rozstawie 150 mm.
• Czy można zmienić stronę otwierania drzwi? Tak, konstrukcja zawiasów pozwala na montaż drzwi tak, aby otwierały się na lewą lub prawą stronę pod kątem 180 stopni.
• Co oznacza parametr GWT 650°C? Jest to wynik testu rozżarzonym drutem, który określa odporność materiału na zapłon i rozprzestrzenianie ognia. Wartość 650°C jest standardem dla obudów montowanych w ścianach niepalnych.
• Czy w zestawie są listwy zaciskowe? Tak, produkt dostarczany jest z kompletem listew N+PE, co eliminuje konieczność ich osobnego dokupowania.
