Obudowa Mistral41F p/t drzwi przezroczyste 72 moduły AT&U/Mistral | 1SLM004100A1210 ABB

Alternatywny kod produktu: 1SLM004100A1210

Opis i Kluczowe Cechy

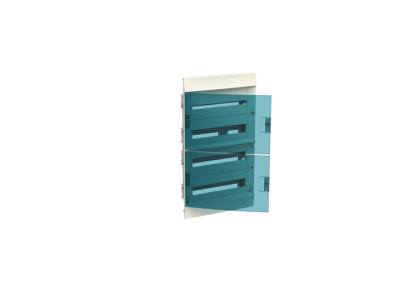

Obudowa Mistral41F (symbol 1SLM004100A1210) to rozdzielnica o pojemności 72 modułów, przeznaczona do instalacji wnętrzowych. Charakteryzuje się przezroczystymi drzwiami otwierającymi się pod kątem 180° w obu kierunkach oraz perforowanymi ścianami bocznymi, górnymi i dolnymi dla ułatwienia cyrkulacji powietrza. Rozstaw szyn DIN 150 mm umożliwia montaż aparatury o standardowej szerokości 18 mm.

• 72 moduły z maskownicą: Pozwala na uzyskanie dodatkowego miejsca montażowego poprzez przesunięcie elementów o 0,5 modułu w lewo i prawo, zwiększając elastyczność aranżacji wnętrza.
• Przezroczyste drzwi z otwarciem 180°: Umożliwiają szybki dostęp do aparatury oraz łatwą identyfikację stanu urządzeń bez konieczności otwierania drzwi – optymalne dla celów serwisowych i diagnostycznych.
• Perforowane ściany boczne/górne/dolne: Ułatwiają cyrkulację powietrza, co zapobiega przegrzewaniu się aparatury wewnątrz obudowy.
• Stopień odporności mechanicznej IK08: Chroni wnętrze przed uszkodzeniami spowodowanymi uderzeniami (np. w warunkach przemysłowych).
• Test rozżarzonym drutem GWT > 650°C: Zapewnia wysoką odporność na działanie wysokich temperatur, minimalizując ryzyko zapłonu obudowy.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa mechanicznego (IK08) oraz odporności ogniowej (GWT > 650°C). Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa produktów elektrycznych.

Zastosowanie

Obudowa Mistral41F przeznaczona jest do montażu aparatury modułowej w instalacjach wewnętrznych, gdzie wymagana jest wysoka ochrona mechaniczna i termiczna.

• Rozdzielnice główne i podrozdzielnice w budynkach użyteczności publicznej i przemysłowych.
• Szafy sterownicze i automatyki budynkowej.
• Pomieszczenia serwerowni i centra danych ze względu na wysoką ochronę przed uszkodzeniami mechanicznymi.
• Instalacje w obiektach wymagających transparentności stanu aparatury (np. laboratoria, szpitale).

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Miejsce montażu należy wybrać z uwzględnieniem wentylacji i dostępu serwisowego. Obudowę mocować za pomocą dedykowanych uchwytów do konstrukcji nośnej (ściana, rama rack). Przed rozpoczęciem prac należy upewnić się, że wszystkie elementy złączne są odpowiednio dobrane do podłoża. W przypadku montażu szeregowego należy użyć zestawu łączącego 41Z11 (dla szerokości 12M) lub 41Z03 (dla szerokości 18M).

FAQ

• Czy obudowa Mistral41F nadaje się do montażu zewnętrznego? Nie – obudowa jest przeznaczona wyłącznie do instalacji wewnętrznych. Do zastosowań zewnętrznych należy wybrać obudowy o wyższej klasie ochrony IP (np. IP54/IP65).
• Jaki jest maksymalny dopuszczalny moment dokręcenia śrub montażowych? Dokładne wartości momentu dokręcenia nie zostały podane w danych produktu – zaleca się stosowanie się do ogólnych wytycznych dla montażu aparatury modułowej (zgodnie z dokumentacją techniczną producenta).
• Czy drzwi można zamontować do otwarcia w lewo lub prawo? Tak – drzwi obudowy Mistral41F mogą być montowane do otwarcia zarówno z lewej, jak i prawej strony, co ułatwia adaptację do różnych układów instalacyjnych.
