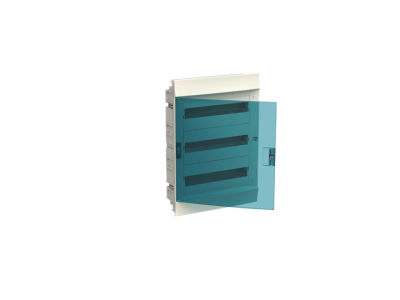

Obudowa Mistral41F p/t drzwi przezroczyste 54 moduły AT&U/Mistral | 1SLM004100A1209 ABB

Alternatywny kod produktu: 1SLM004100A1209

Opis i Kluczowe Cechy

Obudowa Mistral41F (symbol 1SLM004100A1209) to modułowa szafa instalacyjna o pojemności 54 modułów, wyposażona w przezroczyste drzwi montowane na zawiasach umożliwiających otwarcie pod kątem 180°. Perforacje boczne, górne i dolne zapewniają swobodny przepływ powietrza, co poprawia chłodzenie aparatury. Konstrukcja 12M z rozstawem szyn DIN 150 mm pozwala na elastyczne rozmieszczenie aparatów modułowych.

• Przezroczyste drzwi 180°: Ułatwiają wizualną inspekcję stanu aparatury, estetyczny wygląd i możliwość otwarcia w obu kierunkach.
• Perforacje wentylacyjne: Zapewniają naturalną cyrkulację powietrza, redukując ryzyko przegrzania wewnętrznych komponentów.
• Maska na dodatkowy moduł: Umożliwia optymalne wykorzystanie przestrzeni poprzez uzyskanie 1 dodatkowego modułu (po 0,5 modułu z każdej strony maskownicy).
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia mechaniczne – zabezpieczenie przed uszkodzeniami w warunkach przemysłowych.
• Test GWT >650°C: Zapewnia bezpieczeństwo ogniowe – materiał obudowy nie podtrzymuje płomienia i nie emituje szkodliwych substancji w wysokich temperaturach.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących bezpieczeństwa mechanicznego i ogniowego, w tym odpowiednie dyrektywy unijne. Posiada certyfikację zgodności CE. Test rozżarzonego drutu >650°C potwierdza odporność materiału na działanie otwartego ognia.

Zastosowanie

Obudowa Mistral41F przeznaczona jest do instalacji wnętrzowych, gdzie wymagane jest bezpieczne i estetyczne umieszczenie aparatury modułowej. Perforacje wentylacyjne i wysoka odporność mechaniczna czynią ją idealnym rozwiązaniem dla aplikacji przemysłowych i komercyjnych.

• Montaż aparatury elektrycznej w halach produkcyjnych i warsztatach.
• Instalacje w budynkach biurowych i obiektach użyteczności publicznej.
• Rozdzielnice mieszkaniowe i lokalowe z wymaganiem transparentnego dostępu do aparatów.
• Zastosowania przemysłowe z koniecznością ochrony przed kurzem i uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Montaż obudowy powinien zostać przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Należy zapewnić odpowiednią wentylację poprzez zachowanie minimalnych odstępów przy montażu w szeregu. Drzwi należy mocować zgodnie z instrukcją producenta, dbając o prawidłowe ustawienie zawiasów. Przed rozpoczęciem prac upewnić się, że obudowa jest odpowiednio dobrana do wymiarów aparatury i planowanego układu szyn DIN. W przypadku montażu w szeregu należy użyć dedykowanych zestawów łączących (np. 41Z11, 41Z03, 41Z04).

FAQ

• Czy obudowa ma możliwość blokady drzwi? Tak, drzwi mogą być wyposażone w mechanizm blokady (w zależności od wersji) dla zwiększenia bezpieczeństwa dostępu.
• Jaka jest maksymalna szerokość aparatury mieszczącej się w obudowie 12M? Obudowa Mistral41F o szerokości 12 modułów (180 mm) pozwala na montaż aparatury o szerokości do 174 mm (z uwzględnieniem maskownicy).
• Czy obudowa nadaje się do montażu zewnętrznego? Nie, obudowa Mistral41F jest przeznaczona wyłącznie do stosowania wewnątrz pomieszczeń. Do zastosowań zewnętrznych należy wybrać odpowiednią obudowę o podwyższonym stopniu ochrony IP.
