Obudowa Mistral41F p/t drzwi przezroczyste 48 modułów AT&U/Mistral | 1SLM004100A1208 ABB

Alternatywny kod produktu: 1SLM004100A1208

Opis i Kluczowe Cechy

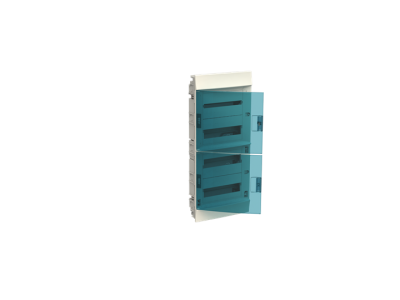

Obudowa Mistral41F (symbol 1SLM004100A1208) to modułowa konstrukcja o pojemności 48 modułów, przeznaczona do montażu aparatury wnętrzowej w rozdzielnicach i szafach sterowniczych. Wyposażona w przezroczyste drzwi otwierane do lewej lub prawej strony pod kątem 180°, co ułatwia dostęp do wnętrza podczas prac konserwacyjnych i serwisowych. Perforacje boczne, górne i dolne zapewniają naturalną wentylację i ułatwiają prowadzenie kabli wewnątrz obudowy.

• Przezroczyste drzwi otwierane do 180°: Umożliwiają szybki i wygodny dostęp do aparatury, dodatkowo pozwalając na wizualną kontrolę stanu wyposażenia bez otwierania drzwi.
• Maska maskownicy (1 dodatkowy moduł): Zwiększa pojemność montażową o 1 moduł, umożliwiając optymalne wykorzystanie przestrzeni wewnętrznej.
• Perforacje wentylacyjne: Zapewniają cyrkulację powietrza, redukując ryzyko przegrzewania się aparatury wewnątrz obudowy.
• Stopień wytrzymałości mechanicznej IK08: Odporność na uderzenia mechaniczne – chroni aparaturę przed uszkodzeniami spowodowanymi przypadkowymi uderzeniami.
• Test rozżarzonym drutem GWT >650°C: Potwierdza odporność materiału na działanie wysokich temperatur, zwiększając bezpieczeństwo przeciwpożarowe instalacji.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich w zakresie bezpieczeństwa mechanicznego i przeciwpożarowego. Zatwierdzona zgodnie z dyrektywami Unii Europejskiej i oznakowana symbolem CE. Spełnia normy dotyczące odporności na uderzenia (IK08) oraz badania ogniowego (GWT >650°C).

Zastosowanie

Obudowa Mistral41F przeznaczona jest do montażu aparatury elektrycznej i elektronicznej w instalacjach wnętrzowych, gdzie wymagana jest estetyka, funkcjonalność i ochrona przeciwpożarowa.

• Montaż aparatury modułowej w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie sterowników, zasilaczy i innych urządzeń elektronicznych w szafach sterowniczych.
• Wymagające środowiska przemysłowe – ochrona aparatury przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
• Instalacje, w których konieczne jest zachowanie widoczności aparatury bez konieczności otwierania drzwi (np. przezroczyste osłony dla celów kontrolnych).

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Obudowę należy zamocować do stabilnej powierzchni, zapewniając odpowiednie uziemienie. Perforacje wentylacyjne nie mogą być zaklejane ani blokowane. Podczas montażu aparatury należy stosować się do zaleceń producenta dotyczących rozstawu szyn DIN i momentów dokręcania. Drzwi powinny być otwierane swobodnie, bez naprężeń mechanicznych.

FAQ

• Czy obudowa Mistral41F nadaje się do montażu na zewnątrz? Obudowa Mistral41F przeznaczona jest wyłącznie do stosowania wewnątrz pomieszczeń. Do zastosowań zewnętrznych wymagana jest obudowa o podwyższonym stopniu ochrony IP.
• Jaki jest rozstaw szyn DIN w obudowie? Rozstaw szyn DIN w obudowie Mistral41F wynosi 150 mm, co umożliwia montaż standardowej aparatury modułowej.
• Jakie dodatkowe akcesoria są dostępne do tej obudowy? Do obudowy Mistral41F dostępne są zestawy do łączenia obudów w szereg (41Z11) oraz akcesoria pionowego montażu (41Z03 dla 12M, 41Z04 dla 18M), co umożliwia tworzenie rozbudowanych systemów szaf.
