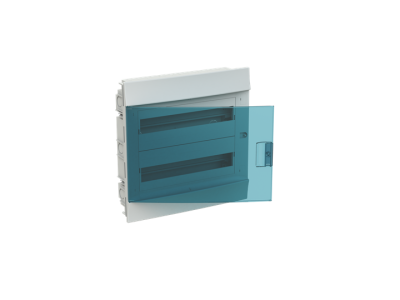

Obudowa Mistral41F p/t drzwi przezroczyste 36 modułów z listwą N+PE (2 rzędy), IP41, AT&U/Mistral | 1SLM004101A1206 ABB

Opis i Kluczowe Cechy

Obudowa podtynkowa ABB z serii Mistral41F o numerze katalogowym 1SLM004101A1206 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych wewnątrz budynków. Jednostka ta oferuje przestrzeń na 36 modułów rozmieszczonych w dwóch rzędach, co pozwala na przejrzystą i bezpieczną organizację aparatury modułowej. Kluczowym atutem konstrukcji jest jej elastyczność – maskownica została zaprojektowana w sposób umożliwiający uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co zwiększa realną pojemność rozdzielnicy.

• Wytrzymałość mechaniczna: Obudowa charakteryzuje się stopniem ochrony IK08, co oznacza wysoką odporność na uderzenia mechaniczne, kluczową w intensywnie użytkowanych obiektach.
• Bezpieczeństwo pożarowe: Materiał przeszedł test rozżarzonym drutem GWT o temperaturze 650°C, co gwarantuje bezpieczeństwo w przypadku awarii instalacji.
• Ergonomia drzwi: Przezroczyste drzwi mogą być montowane jako lewo- lub prawostronne, a ich kąt otwarcia wynosi pełne 180°, co znacząco ułatwia prace serwisowe i codzienną obsługę.
• Zarządzanie okablowaniem: Perforacje umieszczone na bokach, górze oraz dole obudowy pozwalają na precyzyjne i estetyczne wprowadzenie przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP41 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody, co czyni ją idealną do suchych pomieszczeń mieszkalnych i komercyjnych. Zastosowanie standardowego rozstawu szyn DIN wynoszącego 150 mm gwarantuje pełną kompatybilność z aparaturą modułową różnych producentów, zachowując optymalną przestrzeń na prowadzenie przewodów między rzędami.

Zastosowanie

Obudowa Mistral41F znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym, biurowcach oraz obiektach użyteczności publicznej. Dzięki możliwości łączenia obudów w szereg (przy użyciu zestawu 41Z11) lub w pionie (zestawy 41Z03 dla 12M lub 41Z04 dla 18M), system ten jest niezwykle skalowalny. Jest to idealny wybór dla instalatorów realizujących rozbudowane systemy automatyki budynkowej oraz standardowe rozdzielnice bezpiecznikowe, gdzie wymagana jest estetyka wykonania podtynkowego połączona z funkcjonalnością.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania odpowiedniej wnęki, która zapewni stabilne osadzenie korpusu. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie szyn: Standardowy rozstaw 150 mm ułatwia montaż mostków grzebieniowych i okablowania pionowego.
• Podłączenie listew N+PE: Dołączone do zestawu listwy zaciskowe N+PE należy zamontować w dedykowanych uchwytach, co zapewnia pewny styk elektryczny i porządek w przewodach ochronnych i neutralnych.
• Kierunek otwierania: Przed ostatecznym montażem maskownicy warto ustalić optymalny kierunek otwierania drzwi (lewo/prawo) w zależności od lokalizacji rozdzielnicy w ciągu komunikacyjnym.
• Łączenie modułowe: W przypadku rozbudowy systemu, należy wykorzystać dedykowane wybite otwory oraz zestawy łączące ABB, aby zachować sztywność konstrukcji i stopień ochrony.

FAQ

• Czy obudowa zawiera szyny DIN i listwy zaciskowe? Tak, produkt jest dostarczany z zamontowanymi szynami DIN oraz kompletem listew N+PE, co pozwala na natychmiastowe rozpoczęcie prefabrykacji.
• Jaki jest maksymalny kąt otwarcia drzwi? Drzwi w serii Mistral41F otwierają się pod kątem 180 stopni, co eliminuje ryzyko ich przypadkowego wyłamania podczas prac konserwacyjnych.
• Czy można zamontować więcej niż 36 modułów? Tak, dzięki specjalnej konstrukcji maskownicy możliwe jest uzyskanie dodatkowego 1 modułu na każdy rząd, co daje łącznie do 38 modułów szerokości 18mm.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP41 oraz parametry materiałowe predysponują tę obudowę wyłącznie do aplikacji wnętrzowych.
