Obudowa Mistral41F p/t drzwi przezroczyste 24 moduły z listwą N+PE, IP41, AT&U/Mistral | 1SLM004101A1205 ABB

Opis i Kluczowe Cechy

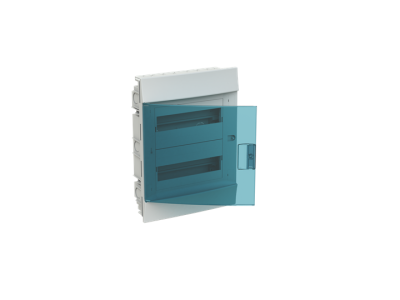

Obudowa podtynkowa ABB z serii Mistral41F to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektroenergetycznych wewnątrz budynków. Model o pojemności 24 modułów (rozmieszczonych w dwóch rzędach) charakteryzuje się wyjątkową elastycznością projektową. Unikalna konstrukcja maskownicy pozwala na uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co zwiększa realną przestrzeń montażową i ułatwia rozmieszczenie aparatury modułowej.

• Wytrzymałość mechaniczna: Stopień ochrony IK08 gwarantuje wysoką odporność na uderzenia, co jest kluczowe w intensywnie użytkowanych obiektach.
• Bezpieczeństwo pożarowe: Produkt przeszedł test rozżarzonym drutem (GWT) przy temperaturze 650°C, co potwierdza jego właściwości samogasnące.
• Ergonomia drzwi: Przezroczyste drzwi umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy. Możliwość montażu prawo- lub lewostronnego z kątem otwarcia do 180° zapewnia pełną swobodę dostępu.
• Zarządzanie okablowaniem: Perforacje umieszczone po bokach oraz na górze i dole obudowy znacząco ułatwiają wprowadzanie przewodów i rurek instalacyjnych.
• Wyposażenie: W zestawie znajdują się fabryczne listwy zaciskowe N+PE, co skraca czas prefabrykacji rozdzielnicy.

Zgodność z Normami

Obudowa ABB Mistral41F została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Stopień ochrony IP41 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody, co czyni ją idealnym wyborem do suchych pomieszczeń mieszkalnych i komercyjnych. Zastosowane materiały termoplastyczne są wolne od halogenów, co podnosi standard bezpieczeństwa ekologicznego i pożarowego.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, biurowym oraz w obiektach użyteczności publicznej. Dzięki estetycznemu wykonaniu i podtynkowemu montażowi, obudowa dyskretnie komponuje się z architekturą wnętrz. Jest to idealna baza dla domowych rozdzielnic elektrycznych, systemów automatyki budynkowej (Smart Home) oraz podrozdzielnic piętrowych w budynkach wielorodzinnych. Możliwość łączenia obudów w pionie i poziomie pozwala na tworzenie rozbudowanych systemów dystrybucji energii.

Wskazówki Montażowe

Montaż obudowy Mistral41F jest intuicyjny i zoptymalizowany pod kątem pracy instalatora:

• Rozstaw szyn DIN: Standardowy odstęp wynoszący 150 mm zapewnia optymalną przestrzeń na ułożenie przewodów pomiędzy rzędami aparatury.
• Łączenie modułowe: Wybite otwory technologiczne pozwalają na łatwe łączenie obudów w szereg (zestaw 41Z11) lub w pionie (zestaw 41Z03 dla szerokości 12M).
• Przygotowanie otworów: Perforowane ścianki umożliwiają precyzyjne wyłamanie otworów pod dławnice lub rurki instalacyjne bez ryzyka pęknięcia korpusu.
• Poziomowanie: Konstrukcja ramy podtynkowej pozwala na drobną korektę ustawienia, co ułatwia estetyczne wykończenie na styku ze ścianą.

FAQ

1. Czy obudowa zawiera szyny DIN w zestawie?
Tak, obudowa jest wyposażona w standardowe szyny montażowe DIN o rozstawie 150 mm, gotowe do montażu aparatury modułowej.

2. Czy można zmienić kierunek otwierania drzwi po zamontowaniu obudowy?
Tak, konstrukcja zawiasów pozwala na przełożenie drzwi, dzięki czemu mogą się one otwierać na lewą lub prawą stronę, zależnie od potrzeb użytkownika.

3. Jaka jest maksymalna liczba modułów, którą można zamontować?
Standardowo obudowa mieści 24 moduły, jednak dzięki specjalnej konstrukcji maskownicy można uzyskać dodatkowy 1 moduł na każdy rząd, co daje łącznie do 26 modułów szerokości 18mm.
