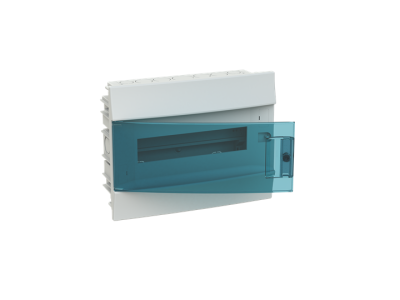

Obudowa Mistral41F p/t drzwi przezroczyste 12 modułów z listwą N+PE, IP41, AT&U/Mistral | 1SLM004101A1203 ABB

Opis i Kluczowe Cechy

Obudowa podtynkowa ABB z serii Mistral41F to zaawansowane rozwiązanie dedykowane do nowoczesnych instalacji elektrycznych wewnątrz budynków. Produkt charakteryzuje się pojemnością bazową wynoszącą 12 modułów, jednak dzięki innowacyjnej konstrukcji maskownicy, użytkownik zyskuje możliwość rozszerzenia o 1 dodatkowy moduł na rząd (poprzez wykorzystanie dodatkowych 0,5 modułu po lewej i prawej stronie). Przezroczyste drzwi nie tylko estetycznie się prezentują, ale przede wszystkim pozwalają na szybką inspekcję stanu aparatury modułowej bez konieczności ich otwierania.

• Wytrzymałość mechaniczna: Stopień ochrony IK08 gwarantuje wysoką odporność na uderzenia mechaniczne, co jest kluczowe w intensywnie użytkowanych obiektach.
• Bezpieczeństwo pożarowe: Obudowa przeszła test rozżarzonym drutem (Glow Wire Test) przy temperaturze GWT=650°C, co potwierdza jej właściwości samogasnące.
• Elastyczność montażu: Drzwi obudowy są w pełni odwracalne, co oznacza możliwość ich otwierania na lewą lub prawą stronę pod kątem aż 180°, ułatwiając dostęp do aparatury w ciasnych korytarzach.
• Zarządzanie okablowaniem: Specjalne perforacje umieszczone na górze, dole oraz po bokach obudowy znacząco ułatwiają wprowadzanie przewodów i rurek instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP41 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody, co czyni ją idealnym wyborem do suchych pomieszczeń mieszkalnych i biurowych. Zastosowanie materiałów o wysokiej odporności termicznej (GWT 650°C) wpisuje się w standardy ochrony przeciwpożarowej instalacji niskiego napięcia.

Zastosowanie

Obudowa ABB Mistral41F znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym wyborem dla:

• Rozdzielnic piętrowych w budynkach wielorodzinnych.
• Instalacji automatyki domowej, gdzie wymagana jest estetyka i łatwy podgląd urządzeń.
• Systemów sterowania oświetleniem i zasilania gniazd w biurach.
• Możliwości rozbudowy: Dzięki akcesoriom takim jak zestaw 41Z11, obudowy można łączyć w szereg, a przy użyciu łącznika 41Z03 (dla szerokości 12M) możliwe jest stabilne łączenie pionowe.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania odpowiedniej wnęki, w której osadzana jest podstawa obudowy. Standardowy rozstaw szyn DIN wynoszący 150 mm zapewnia optymalną przestrzeń dla przewodów pomiędzy rzędami aparatury, co minimalizuje ryzyko przegrzewania się styków. Podczas instalacji warto wykorzystać fabryczne perforacje do precyzyjnego wprowadzenia peszli. W zestawie znajdują się listwy zaciskowe N+PE, które należy zamontować w dedykowanych uchwytach, co przyspiesza proces prefabrykacji rozdzielnicy i zapewnia porządek w okablowaniu ochronnym i neutralnym.

FAQ

• Czy obudowa zawiera szynę DIN? Tak, obudowa jest wyposażona w standardową szynę montażową DIN o rozstawie 150 mm.
• Czy mogę zmienić kierunek otwierania drzwi po zamontowaniu obudowy? Tak, konstrukcja zawiasów pozwala na przełożenie drzwi, aby otwierały się na lewą lub prawą stronę, zależnie od potrzeb użytkownika.
• Ile modułów faktycznie zmieszczę w tej obudowie? Standardowo obudowa mieści 12 modułów, ale maskownica pozwala na montaż łącznie 13 modułów (12+1).
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP41 oraz parametry materiałowe są zoptymalizowane pod kątem aplikacji wnętrzowych.
