Obudowa Mistral41F p/t drzwi pełne 8 modułów z listwą N+PE, AT&U/Mistral | 1SLM004102A1102 ABB

Alternatywny kod produktu: 1SLM004102A1102

Opis i Kluczowe Cechy

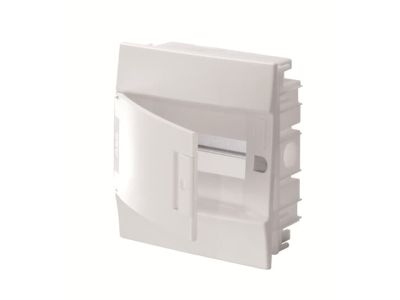

Obudowa Mistral41F (symbol 1SLM004102A1102) to wysokiej jakości rozwiązanie do montażu aparatury elektrycznej w instalacjach wewnętrznych. Wyposażona w drzwi pełne, listwę N+PE oraz szynę DIN o rozstawie 150 mm, zapewnia bezpieczeństwo i funkcjonalność w aplikacjach do 8 modułów. Perforacje po bokach, górze i dole ułatwiają wentylację i montaż dodatkowych akcesoriów.

• 8 modułów z listwą N+PE: Umożliwiają zorganizowane prowadzenie przewodów neutralnych i ochronnych, zgodnie z normami bezpieczeństwa.
• Drzwi pełne otwierane do 180°: Płynne otwieranie w lewo lub prawo zapewnia łatwy dostęp do aparatury, optymalne dla gęstych układów.
• IK08 – odporność na uderzenia: Wytrzymałość mechaniczna chroni wrażliwą aparaturę przed uszkodzeniami spowodowanymi przypadkowymi uderzeniami.
• Test rozżarzonym drutem GWT>650°C: Potwierdza odporność obudowy na działanie wysokich temperatur, zwiększając bezpieczeństwo pożarowe.
• Perforowana konstrukcja: Ułatwia wentylację wewnętrzną i montaż dodatkowych elementów, takich jak zestawy do łączenia obudów w szereg (41Z11, 41Z03, 41Z04).

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego: EN 62208 (puste obudowy), EN 60439 (rozłączniki i sterownice), EN 61439 (rozdzielnice i sterownice). Posiada deklarację zgodności CE oraz certyfikację zgodnie z testami IK08 i GWT>650°C.

Zastosowanie

Obudowa Mistral41F to uniwersalne rozwiązanie do montażu aparatury modułowej w instalacjach elektrycznych, telekomunikacyjnych i przemysłowych.

• Montaż rozdzielnic mieszkaniowych i budynkowych do 8 modułów.
• Szafy sterownicze w systemach automatyki i sterowania.
• Rozdzielnice AGD i urządzenia domowe wymagające wysokiej ochrony mechanicznej.
• Systemy alarmowe i monitoringowe z aparaturą wrażliwą na uszkodzenia.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę należy zamontować na płaskiej, stabilnej powierzchni, zapewniając odpowiednią wentylację. Szynę DIN należy zamocować zgodnie z rozstawem 150 mm. Po montażu aparatury sprawdzić szczelność połączeń i prawidłowe działanie drzwi.

FAQ

• Czy obudowa Mistral41F może być łączona z innymi modelami? Tak, obudowa wyposażona jest w system perforacji umożliwiający stosowanie zestawów do łączenia w szereg (41Z11) lub w pionie (41Z03 dla 12M, 41Z04 dla 18M).
• Jaki jest stopień ochrony IP obudowy? Stopień ochrony IP nie został określony w danych produktu. Przeznaczona jest do stosowania wewnątrz pomieszczeń suchych.
• Czy obudowa posiada zamek? Informacja o zamku nie została podana w danych produktu. Drzwi pełne otwierają się do 180° dla łatwego dostępu.
