Obudowa Mistral41F p/t drzwi pełne 6 modułów, IP41, AT&U/Mistral | 1SLM004100A1101 ABB

Alternatywny kod produktu: 1SLM004100A1101

Opis i Kluczowe Cechy

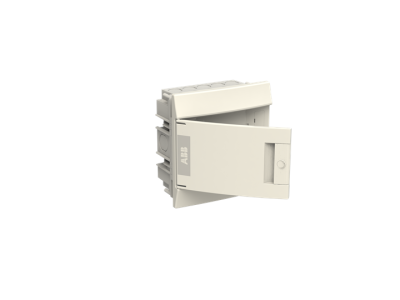

Obudowa instalacyjna Mistral41F (symbol 1SLM004100A1101) to 6-modułowa obudowa wewnętrzna z drzwiami pełnymi i perforacjami wentylacyjnymi po bokach, na górze i dole. Charakteryzuje się stopniem ochrony IP41 oraz wytrzymałością mechaniczną IK08. Zamontowana maskownica pozwala na uzyskanie dodatkowego modułu na rzędzie (0,5 modułu po lewej i prawej stronie). Rozstaw szyn DIN wynosi 150 mm – idealna do montażu aparatury modułowej.

• Stopień ochrony IP41: Zapewnia ochronę przed wnikaniem ciał stałych (średnica >1 mm) i pionowo padających kropel wody – dostosowana do suchych wnętrz z lekkim narażeniem na wilgoć.
• Drzwi pełne z otwarciem 180°: Umożliwiają swobodny dostęp do aparatury przy lewym lub prawym otwarciu drzwi, ułatwiając serwis i konserwację.
• Perforacje wentylacyjne: Zapewniają odpowiednią cyrkulację powietrza, redukując ryzyko przegrzania zamontowanych komponentów.
• Maskownica na dodatkowe 1 moduł: Zwiększa elastyczność montażową o 1 moduł w każdym rzędzie, optymalizując wykorzystanie przestrzeni.
• Wytrzymałość mechaniczna IK08: Odporność na udary mechaniczne (5J) – chroni aparaturę przed uszkodzeniami w warunkach przemysłowych.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących ochrony IP (PN-EN 60529), odporności mechanicznej (PN-EN 62262) oraz odporności na rozżarzony drut (PN-EN 60695-2-11, GWT >650°C). Posiada deklarację zgodności CE.

Zastosowanie

Obudowa Mistral41F przeznaczona jest do montażu aparatury modułowej w suchych wnętrzach, gdzie wymagana jest ochrona przed kurzem i lekkim narażeniem na wilgoć.

• Małe rozdzielnice budynkowe – montaż aparatury zabezpieczającej i sterującej.
• Szafki sterownicze w systemach automatyki przemysłowej.
• Obudowy do lokalizacji zabezpieczeń (wyłączniki, przekaźniki) w instalacjach elektrycznych.
• Miejsca wymagające dodatkowej przestrzeni montażowej dzięki maskownicy na 1 moduł.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel SEP po odłączeniu napięcia. Upewnij się, że podłoże jest równe i stabilne. Perforacje wentylacyjne należy zachować odkryte, aby zapewnić cyrkulację powietrza. Drzwi należy montować z uwzględnieniem kierunku otwarcia (lewe/prawe). Do łączenia obudów w szereg użyj zestawu 41Z11, a do montażu pionowego (18M) zestawu 41Z04. Zachowaj odpowiednią przestrzeń montażową dla kabli i przewodów.

FAQ

• Czy obudowa Mistral41F nadaje się do montażu zewnętrznego? Nie – stopień ochrony IP41 jest przeznaczony do suchych wnętrz. Do zastosowań zewnętrznych zalecane są obudowy o wyższym stopniu ochrony (np. IP54).
• Jakie są możliwości otwarcia drzwi? Drzwi pełne otwierają się pod kątem 180° w lewo lub w prawo – dostosowanie kierunku następuje podczas montażu.
• Jakie jest maksymalne obciążenie szyn DIN w obudowie? Maksymalne obciążenie nie zostało określone w danych produktu. Zaleca się stosowanie się do zaleceń producenta aparatury montowanej na szynach DIN lub konsultację z dokumentacją techniczną.
