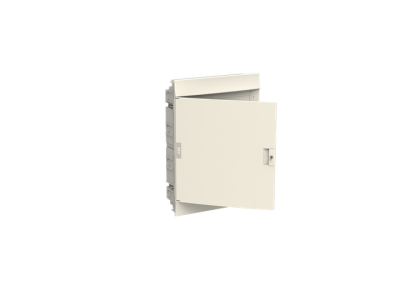

Obudowa Mistral41F p/t drzwi pełne 54 moduły, AT&U/Mistral | 1SLM004100A1109 ABB

Alternatywny kod produktu: 1SLM004100A1109

Opis i Kluczowe Cechy

Obudowa Mistral41F (symbol 1SLM004100A1109) to konstrukcja przeznaczona do montażu aparatury modułowej w instalacjach wewnętrznych. Wyposażona w drzwi pełne otwierane pod kątem 180° (w lewo i prawo), perforacje wentylacyjne po bokach, górze i dole oraz maskownicę pozwalającą uzyskać 1 dodatkowy moduł na rząd (0,5 modułu po lewej i prawej stronie). Rozstaw szyn DIN wynosi 150 mm.

• Perforacje wentylacyjne: Zapewniają odpowiednią cyrkulację powietrza, chroniąc aparaturę przed przegrzaniem podczas długotrwałej eksploatacji.
• Drzwi otwierane do 180°: Umożliwiają swobodny dostęp do aparatury i ułatwiają serwisowanie oraz konserwację urządzeń.
• Maskownica 1 modułu: Zwiększa elastyczność montażu, pozwalając na optymalne wykorzystanie przestrzeni wewnętrznej.
• Stopień ochrony IK08: Odporność na uderzenia mechaniczne – zabezpiecza aparaturę przed uszkodzeniami spowodowanymi przypadkowymi uderzeniami.
• Test rozżarzonym drutem GWT >650°C: Potwierdza odporność na działanie wysokich temperatur, co zwiększa bezpieczeństwo przeciwpożarowe instalacji.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Zgodna z dyrektywami UE, posiada deklarację zgodności CE. Została zaprojektowana zgodnie z normami VDE i IEC w zakresie ochrony przeciwpożarowej i mechanicznej.

Zastosowanie

Obudowa przeznaczona jest do montażu aparatury modułowej w instalacjach elektrycznych, telekomunikacyjnych i przemysłowych.

• Instalacje domowe i mieszkaniowe – rozdzielnice mieszkaniowe z aparaturą zabezpieczającą i sterowniczą.
• Obudowy szaf sterowniczych w systemach automatyki przemysłowej.
• Zastosowania w budynkach biurowych i komercyjnych – rozdzielnice główne i podrozdzielnice.
• Montaż w miejscach wymagających wysokiej odporności na uderzenia (IK08) i temperatury (GWT >650°C).

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Obudowę należy zamontować na stabilnym podłożu, zapewniając odpowiednią wentylację. Szyny DIN należy wypoziomować, a aparaturę montować zgodnie z dokumentacją producenta. Drzwi powinny otwierać się swobodnie, bez blokad. W przypadku łączenia obudów w szereg należy użyć odpowiednich zestawów (np. 41Z11 dla szeregowego połączenia boków).

FAQ

• Czy obudowa Mistral41F jest odporna na wodę? Stopień ochrony IP nie został określony w danych produktu. Obudowa przeznaczona jest do stosowania wyłącznie w suchych wnętrzach.
• Jakie jest maksymalne obciążenie szyn DIN w tej obudowie? Dokładna wartość nie została podana w danych produktu. Zaleca się stosowanie się do zaleceń producenta aparatury modułowej.
• Czy obudowę można montować na zewnątrz? Obudowa nie posiada stopnia ochrony IP pozwalającego na stosowanie na zewnątrz. Przeznaczona jest wyłącznie do wnętrz.
