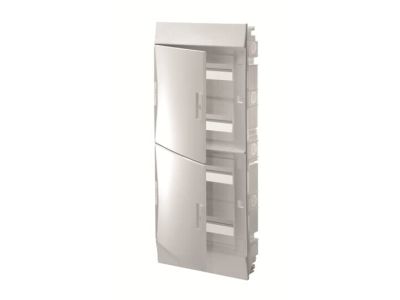

Obudowa Mistral41F p/t drzwi pełne 48 modułów z listwą N+PE, IP41, AT&U/Mistral | 1SLM004102A1108 ABB

Opis i Kluczowe Cechy

Obudowa Mistral41F od renomowanego producenta ABB to zaawansowane rozwiązanie w dziedzinie rozdziału energii, zaprojektowane z myślą o estetycznej i funkcjonalnej instalacji podtynkowej wewnątrz budynków. Produkt oferuje przestrzeń na 48 modułów, co pozwala na montaż rozbudowanej aparatury modułowej. Unikalną cechą konstrukcyjną jest maskownica umożliwiająca uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co zwiększa elastyczność konfiguracji. Obudowa charakteryzuje się wysoką wytrzymałością mechaniczną na poziomie IK08, co gwarantuje odporność na uderzenia o energii do 5 dżuli. Drzwi pełne zapewniają estetyczny wygląd i ochronę aparatury, a ich konstrukcja pozwala na otwarcie pod kątem 180° oraz zmianę kierunku otwierania (lewo/prawo), co znacząco ułatwia prace serwisowe w ciasnych korytarzach.

• Pojemność: 48 modułów z możliwością rozszerzenia o dodatkowe miejsca na rzędach.
• Bezpieczeństwo: Stopień ochrony IP41 chroniący przed ciałami obcymi o średnicy powyżej 1 mm oraz kapiącą wodą.
• Wyposażenie: W zestawie znajdują się fabryczne listwy zaciskowe N+PE, co przyspiesza proces okablowania.
• Termoodporność: Test rozżarzonym drutem GWT na poziomie 650°C potwierdza bezpieczeństwo pożarowe materiału.

Zgodność z Normami

Obudowa ABB Mistral41F została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Spełnienie wymagań testu GWT (Glow Wire Test) przy temperaturze 650°C gwarantuje, że tworzywo sztuczne użyte do produkcji jest samogasnące i nie podtrzymuje płomienia w przypadku awarii elektrycznej. Produkt posiada certyfikację potwierdzającą stopień ochrony IP41 oraz odporność mechaniczną IK08, co czyni go idealnym wyborem do budownictwa mieszkaniowego i komercyjnego, gdzie wymagana jest wysoka niezawodność i trwałość komponentów elektroinstalacyjnych.

Zastosowanie

Model Mistral41F znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych wnętrzowych. Dzięki dużej pojemności 48 modułów, jest to idealna baza dla rozdzielnic głównych w mieszkaniach o dużym metrażu, domach jednorodzinnych oraz biurach. System perforacji umieszczony po bokach, na górze oraz na dole obudowy pozwala na łatwe wprowadzanie przewodów i rur instalacyjnych. Możliwość łączenia obudów w pionie i poziomie za pomocą dedykowanych zestawów (41Z11 dla szeregu, 41Z03/41Z04 dla pionu) sprawia, że system Mistral jest niezwykle skalowalny i pozwala na tworzenie złożonych centrów sterowania i rozdziału energii.

Wskazówki Montażowe

Montaż podtynkowy obudowy Mistral41F powinien być przeprowadzony w przygotowanej wnęce ściennej. Rozstaw szyn DIN wynosi standardowe 150 mm, co zapewnia optymalną przestrzeń na prowadzenie przewodów pomiędzy rzędami aparatury. Podczas instalacji warto wykorzystać fabryczne perforacje do precyzyjnego wprowadzenia peszli. W przypadku konieczności rozbudowy systemu, należy zastosować zestaw 41Z11 do łączenia obudów w poziomie. Należy zwrócić uwagę na prawidłowe dokręcenie zacisków listew N+PE zgodnie z zalecanym momentem obrotowym, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja obudowy Mistral41F pozwala na montaż drzwi zarówno z lewej, jak i z prawej strony, z pełnym kątem otwarcia 180 stopni.
• Czy w zestawie znajdują się szyny DIN? Tak, obudowa jest wyposażona w szyny DIN o standardowym rozstawie 150 mm, gotowe do montażu aparatury modułowej.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, model Mistral41F posiada stopień ochrony IP41 i jest dedykowany wyłącznie do aplikacji wnętrzowych.
• Co oznacza dodatkowy moduł w rzędzie? Dzięki specjalnej konstrukcji maskownicy, użytkownik może zyskać po 0,5 modułu wolnej przestrzeni z każdej strony rzędu, co pozwala na montaż np. dodatkowego wąskiego komponentu lub ułatwia ułożenie przewodów.
