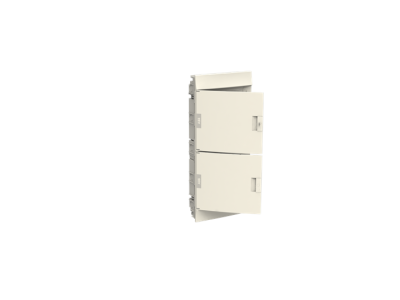

Obudowa Mistral41F p/t drzwi pełne 48 modułów, AT&U/Mistral | 1SLM004100A1108 ABB

Alternatywny kod produktu: 1SLM004100A1108

Opis i Kluczowe Cechy

Obudowa instalacyjna Mistral41F (symbol 1SLM004100A1108) w wersji z drzwiami pełnymi to rozwiązanie dedykowane do aplikacji wnętrzowych. Charakteryzuje się perforacjami bocznymi, górnymi i dolnymi, zapewniającymi odpowiednią wentylację wnętrza. Drzwi wyposażone są w mechanizm otwierania na 180° (w lewo lub prawo), umożliwiając wygodny dostęp do aparatury. Rozstaw szyn DIN wynosi 150 mm, a maskownica pozwala na uzyskanie dodatkowego miejsca na jeden moduł na rząd.

• 48 modułów: Optymalna pojemność dla średnich i dużych instalacji elektrycznych – możliwość montażu aparatury modułowej, liczników czy zabezpieczeń.
• Stopień ochrony IK08: Wysoka odporność na uderzenia mechaniczne – zapewnia bezpieczeństwo aparatury wewnątrz obudowy.
• Test rozżarzonym drutem GWT >650°C: Odporność na oddziaływanie wysokich temperatur, potwierdzająca bezpieczeństwo ogniowe.
• Perforacje wentylacyjne: Zapewniają cyrkulację powietrza i odprowadzanie ciepła, co przedłuża żywotność zainstalowanej aparatury.
• Możliwość montażu w szereg: Kompatybilność z zestawami do łączenia obudów 41Z11 (poziomo) oraz pionowego 41Z03 (12M) i 41Z04 (18M).

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących obudów elektrycznych, w tym odporności mechanicznej (IK08), odporności ogniowej (GWT >650°C) oraz wentylacji. Produkt posiada deklarację zgodności CE.

Zastosowanie

Obudowa Mistral41F jest przeznaczona do stosowania w instalacjach elektrycznych wewnątrz pomieszczeń, gdzie wymagana jest ochrona aparatury przed uszkodzeniami mechanicznymi, zapyleniem oraz wpływem temperatury.

• Miejsca montażu rozdzielnic elektrycznych w budynkach mieszkalnych i komercyjnych.
• Obudowy do liczników, zabezpieczeń i aparatury modułowej w szafach sterowniczych.
• Zastosowania przemysłowe – ochrona układów elektrycznych w środowiskach o podwyższonym ryzyku uszkodzeń mechanicznych.
• Montaż w szeregu z innymi obudowami Mistral41F przy użyciu dedykowanych zestawów łączących.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Obudowę należy zamocować do podłoża (ściany lub konstrukcji nośnej) za pomocą odpowiednich łączników, uwzględniając rozstaw szyn DIN 150 mm. Drzwi należy wyposażyć w dodatkowe zabezpieczenia (np. zatrzaski) w zależności od wymagań instalacji. W przypadku montażu w szeregu należy stosować dedykowane zestawy łączące (41Z11, 41Z03, 41Z04).

FAQ

• Czy obudowa Mistral41F jest odporna na działanie pyłu? Perforacje wentylacyjne zapewniają cyrkulację powietrza, jednak obudowa nie posiada stopnia ochrony IP – zalecana do stosowania w suchych, czystych pomieszczeniach.
• Jaki jest maksymalny moment dokręcania drzwi? Dokładny moment nie został podany w danych technicznych – zaleca się stosowanie się do zaleceń producenta aparatury modułowej i dokumentacji technicznej.
• Czy możliwe jest otwieranie drzwi w obu kierunkach? Tak, drzwi obudowy Mistral41F mogą być otwierane na lewo lub prawo, co ułatwia montaż i serwisowanie aparatury.
