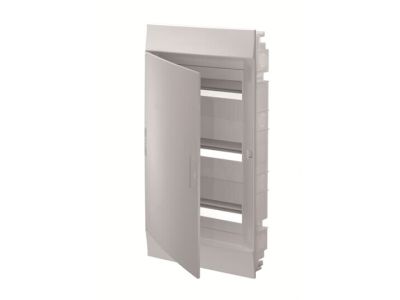

Obudowa Mistral41F p/t drzwi pełne 36 modułów (3 rzędy) z listwą N+PE, IP41, AT&U/Mistral | 1SLM004102A1107 ABB

Opis i Kluczowe Cechy

Obudowa podtynkowa ABB z serii Mistral41F to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych wewnątrz budynków. Model ten oferuje przestrzeń na 36 modułów aparatury modułowej, rozmieszczonych w trzech rzędach po 12 modułów każdy. Unikalną cechą konstrukcyjną jest specjalnie zaprojektowana maskownica, która pozwala na uzyskanie jednego dodatkowego modułu na każdy rząd (poprzez wykorzystanie dodatkowych 0,5 modułu po lewej i prawej stronie), co zwiększa elastyczność konfiguracji rozdzielnicy.

• Wytrzymałość mechaniczna: Stopień ochrony IK08 gwarantuje wysoką odporność na uderzenia, co jest kluczowe w intensywnie użytkowanych obiektach.
• Bezpieczeństwo pożarowe: Produkt przeszedł test rozżarzonym drutem (GWT) przy temperaturze 650°C, co potwierdza jego właściwości samogasnące.
• Ergonomia montażu: Rozstaw szyn DIN wynosi standardowe 150 mm, co zapewnia optymalną przestrzeń na prowadzenie przewodów między rzędami aparatury.
• Pełne drzwi: Estetyczne drzwi pełne mogą być montowane jako lewo- lub prawostronne, a ich kąt otwarcia wynosi pełne 180°, co znacząco ułatwia prace serwisowe.
• Kompletne wyposażenie: Obudowa dostarczana jest z fabrycznymi listwami zaciskowymi N+PE, co przyspiesza proces prefabrykacji.

Zgodność z Normami

Obudowa ABB Mistral41F została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Stopień ochrony IP41 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody, co czyni ją idealnym wyborem do suchych pomieszczeń mieszkalnych i komercyjnych. Zastosowane materiały termoplastyczne są wolne od halogenów, co podnosi standard bezpieczeństwa ekologicznego i pożarowego instalacji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie mieszkaniowym wielorodzinnym oraz w obiektach użyteczności publicznej. Dzięki możliwości łączenia obudów w pionie i poziomie, system Mistral41F jest niezwykle skalowalny. Perforacje umieszczone na bokach, górze oraz dole obudowy pozwalają na precyzyjne i estetyczne wprowadzenie peszli oraz rur instalacyjnych. Jest to idealne rozwiązanie dla nowoczesnych instalacji inteligentnego domu, gdzie wymagana jest duża liczba modułów w estetycznej, podtynkowej formie.

Wskazówki Montażowe

Podczas montażu podtynkowego należy zwrócić uwagę na odpowiednie wypoziomowanie kasety. Dzięki systemowi perforacji, instalator może łatwo dopasować otwory wejściowe do średnicy okablowania. W przypadku konieczności rozbudowy systemu, można wykorzystać dedykowane akcesoria: zestaw 41Z11 do łączenia obudów w szereg (poziomo) lub zestawy 41Z03/41Z04 do łączenia w pionie. Drzwi należy zamontować po zakończeniu prac tynkarskich, wybierając preferowany kierunek otwierania (lewo/prawo) w zależności od lokalnych warunków przestrzennych.

FAQ

• Czy obudowa zawiera szyny DIN? Tak, obudowa jest fabrycznie wyposażona w trzy szyny DIN o rozstawie 150 mm.
• Czy w zestawie znajdują się zaciski N i PE? Tak, model ten posiada w komplecie listwy zaciskowe N+PE, co eliminuje konieczność ich osobnego dokupowania.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów pozwala na montaż drzwi tak, aby otwierały się na lewą lub prawą stronę pod kątem 180 stopni.
• Jaki jest stopień ochrony tej obudowy? Obudowa posiada stopień ochrony IP41 oraz odporność mechaniczną IK08.
