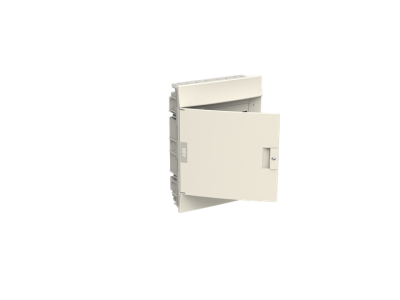

Obudowa Mistral41F p/t drzwi pełne 24 moduły, IP41, AT&U/Mistral | 1SLM004100A1105 ABB

Alternatywny kod produktu: 1SLM004100A1105

Opis i Kluczowe Cechy

Obudowa Mistral41F (symbol 1SLM004100A1105) to kompaktowe rozwiązanie do montażu aparatury modułowej o pojemności 24 modułów. Wyposażona w drzwi pełne z możliwością otwarcia pod kątem 180° w lewo lub prawo, co ułatwia dostęp do wnętrza. Perforacje boczne, górne i dolne zapewniają odpowiednią wentylację, natomiast maskownica pozwala na zwiększenie przestrzeni o dodatkowy moduł (po 0,5 modułu z każdej strony).

• Stopień ochrony IP41: Ochrona przed wnikaniem ciał stałych powyżej 1 mm oraz kropel wody padających pionowo – odpowiednie do zastosowań w suchych i wilgotnych pomieszczeniach.
• Drzwi pełne z otwarciem 180°: Umożliwiają wygodny dostęp do aparatury, a także ułatwiają montaż i serwisowanie.
• Perforacje wentylacyjne: Zapewniają cyrkulację powietrza, co zapobiega przegrzewaniu się zainstalowanych urządzeń.
• Maskownica 1 dodatkowego modułu: Optymalizuje wykorzystanie przestrzeni wewnętrznej, pozwalając na montaż większej ilości aparatury.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia mechaniczne o energii 5 J – odpowiednia do wymagających warunków przemysłowych.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących ochrony środowiska, bezpieczeństwa elektrycznego i mechanicznego. Posiada certyfikację CE oraz odporność ogniową potwierdzoną testem rozżarzonego drutu GWT >650°C, co świadczy o wysokiej klasie bezpieczeństwa pożarowego.

Zastosowanie

Obudowa Mistral41F przeznaczona jest do montażu aparatury modułowej w instalacjach elektrycznych, telekomunikacyjnych i przemysłowych. Jej kompaktowe wymiary oraz funkcjonalne rozwiązania sprawiają, że doskonale nadaje się do zastosowań w rozdzielnicach, szafach sterowniczych i punktach dystrybucji energii.

• Montaż aparatury modułowej w rozdzielnicach budynkowych i przemysłowych.
• Zastosowanie w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Instalacje telekomunikacyjne i sieciowe – ochrona wrażliwej aparatury.
• Punktowe rozdzielnice mieszkaniowe i biurowe – kompaktowe rozwiązanie z wentylacją.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Obudowę należy zamontować na stabilnej powierzchni, zapewniając odpowiednią wentylację. Szyny DIN powinny być zainstalowane zgodnie z wymaganiami producenta aparatury. Po zamontowaniu aparatury, należy sprawdzić poprawność otwarcia drzwi i funkcjonowanie wentylacji.

FAQ

• Czy obudowa Mistral41F posiada zestawy do łączenia w szereg? Tak, obudowa może być łączona z innymi obudowami Mistral41F za pomocą specjalnych zestawów: 41Z11 do łączenia w szereg oraz 41Z03/41Z04 do łączenia w pionie (w zależności od szerokości obudowy).
• Jaki jest rozstaw szyn DIN w obudowie? Rozstaw szyn DIN wynosi 150 mm, co umożliwia montaż standardowej aparatury modułowej.
• Czy obudowa jest odporna na działanie promieni UV? Stopień ochrony IP41 nie gwarantuje odporności na promieniowanie UV. Zaleca się stosowanie w miejscach chronionych przed bezpośrednim działaniem słońca.
