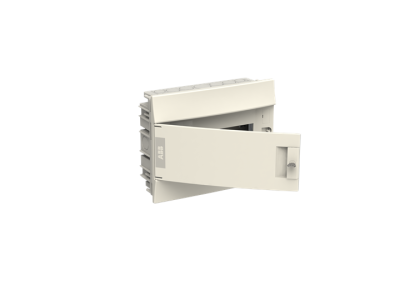

Obudowa Mistral41F p/t drzwi pełne 12 modułów, AT&U/Mistral | 1SLM004100A1103 ABB

Alternatywny kod produktu: 1SLM004100A1103

Opis i Kluczowe Cechy

Obudowa Mistral41F (symbol 1SLM004100A1103) przeznaczona jest do zastosowań wewnętrznych i mieści 12 modułów na szynie DIN. Charakteryzuje się stopniem ochrony IP41 (ochrona przed kroplami wody i ciałami stałymi), wytrzymałością mechaniczną IK08 oraz odpornością na działanie rozżarzonego drutu (GWT >650°C). Wyposażona w pełne drzwi otwierane pod kątem 180° w lewo lub prawo, co ułatwia montaż aparatury oraz późniejszą konserwację.

• 12 modułów na szynie DIN: Standardowe wymiary pozwalają na montaż aparatów modułowych (wyłączników, styczników, zabezpieczeń) zgodnie z normami instalacyjnymi.
• Stopień ochrony IP41: Chroni przed kroplami wody padającymi pionowo oraz przed ciałami stałymi o średnicy powyżej 1 mm – odpowiednia do suchych i lekko wilgotnych pomieszczeń.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia mechaniczne (energia 5 J) – zapewnia długotrwałą ochronę aparatury w warunkach przemysłowych.
• Rozstaw szyn DIN 150 mm: Standardowa szerokość ułatwiająca montaż aparatów modułowych różnych producentów.
• Pełne drzwi z otwarciem 180°: Ułatwiają dostęp do wnętrza obudowy podczas prac instalacyjnych i serwisowych, eliminując konieczność demontażu drzwi.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej, odporności mechanicznej i palności. Posiada deklarację zgodności CE oraz certyfikację potwierdzającą zgodność z normami EN 62208 (puste obudowy do aparatury łączeniowej) i EN 61439-1 (rozdzielnice niskiego napięcia).

Zastosowanie

Obudowa Mistral41F znajduje zastosowanie w instalacjach elektrycznych, sterowniczych i automatyce przemysłowej, gdzie wymagana jest ochrona aparatury przed czynnikami zewnętrznymi oraz łatwy dostęp do modułów.

• Montaż aparatów modułowych (wyłączników, styczników, zabezpieczeń) w rozdzielnicach wewnętrznych.
• Stosowanie w szafach sterowniczych maszyn przemysłowych.
• Wykorzystanie jako obudowa dla układów sterowania i automatyki budynkowej.
• Zastosowanie w pomieszczeniach suchych i lekko wilgotnych (np. hale produkcyjne, warsztaty, biurowce).

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Obudowę należy zamocować do podłoża przy użyciu dedykowanych elementów montażowych, zapewniając stabilne i pionowe ustawienie. Aparaturę modułową montować zgodnie z dokumentacją techniczną, z zachowaniem odpowiednich odstępów i wymiarów. Pełne drzwi otwierane pod kątem 180° umożliwiają łatwy dostęp do wnętrza, jednak należy unikać nadmiernego obciążania drzwi podczas otwierania. W przypadku konieczności łączenia obudów w szereg (np. pionowe zestawy) należy stosować dedykowane zestawy łączące (41Z11, 41Z03, 41Z04).

FAQ

• Czy obudowa Mistral41F może być stosowana na zewnątrz? Stopień ochrony IP41 nie zapewnia pełnej ochrony przed opadami atmosferycznymi. Obudowa przeznaczona jest wyłącznie do stosowania wewnątrz pomieszczeń suchych lub lekko wilgotnych.
• Jaki jest maksymalny pobór mocy aparatury w tej obudowie? Dokładna wartość nie została podana w danych produktu. Zaleca się stosowanie się do zaleceń producenta aparatury modułowej oraz normy EN 61439-1 dotyczącej obciążalności cieplnej.
• Czy obudowa jest wyposażona w maskownicę dodatkowego modułu? Tak, obudowa Mistral41F wyposażona jest w maskownicę umożliwiającą uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu z lewej i prawej strony), co zwiększa elastyczność montażu.
