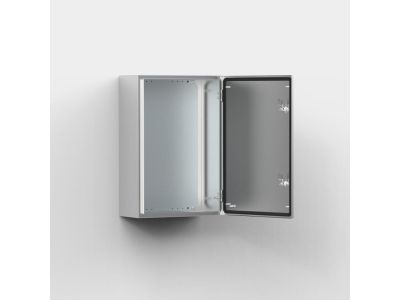

Obudowa metalowa n/t 300x200x155, stal nierdzewna 304L IP66 z płytą montażową ASR0302015 | ASR0302015 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa ścienna Hoffman (Eldon) z serii ASR o numerze katalogowym ASR0302015 to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości stali nierdzewnej AISI 304L o grubości 1,5 mm (korpus i drzwi), zapewnia wyjątkową trwałość mechaniczną oraz odporność na czynniki korozyjne. Konstrukcja korpusu jest gięta i spawana, co gwarantuje sztywność strukturalną i długowieczność eksploatacji.

• Stopień ochrony IP 66: Całkowita ochrona przed pyłem oraz silnymi strumieniami wody, co eliminuje ryzyko awarii komponentów wewnętrznych i kosztownych przestojów.
• Wytrzymałość mechaniczna IK 10: Najwyższy stopień odporności na uderzenia mechaniczne, chroniący aparaturę przed uszkodzeniami fizycznymi.
• Płyta montażowa: Wykonana z galwanizowanej stali o grubości 2 mm, posiada laserowe znakowanie w odstępach co 10 mm, co znacząco ułatwia precyzyjne rozmieszczenie aparatury modułowej i sterowniczej.
• System zamykania: Zastosowano zamek 3 mm na klucz dwupiórowy wykonany ze stopu Zamak, wyposażony w mechanizm tłumiący drgania, co jest kluczowe w środowiskach o dużym natężeniu wibracji maszynowych.
• Uszczelnienie: Wtryskiwana uszczelka poliuretanowa zapewnia trwałą barierę ochronną i zachowuje swoje właściwości elastyczne przez lata.

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości, co potwierdzają certyfikaty oraz stopnie ochrony:

• IP 66: Zgodność z normą PN-EN 60529 w zakresie szczelności obudowy.
• IK 10: Zgodność z normą PN-EN 62262 dotyczącą odporności na uderzenia.
• TYPE 4X, 12: Zgodność ze standardami NEMA, potwierdzająca odporność na korozję i trudne warunki atmosferyczne.
• Stal AISI 304L: Materiał o niskiej zawartości węgla, zapewniający doskonałą spawalność i odporność na korozję międzykrystaliczną.

Zastosowanie

Dzięki zastosowaniu stali nierdzewnej 304L, obudowa ASR0302015 znajduje szerokie zastosowanie w sektorach, gdzie higiena i odporność chemiczna są priorytetem:

• Przemysł spożywczy i napojowy: Odporność na agresywne środki myjące i łatwość utrzymania czystości.
• Przemysł farmaceutyczny: Idealna do sterylnych stref produkcyjnych.
• Oczyszczalnie ścieków i przemysł chemiczny: Ochrona przed oparami i wilgocią.
• Infrastruktura zewnętrzna: Możliwość montażu na zewnątrz (przy zastosowaniu opcjonalnego daszka przeciwdeszczowego).

Wskazówki Montażowe

Montaż obudowy został zoptymalizowany pod kątem wygody instalatora:

• Oznaczenia laserowe: Tylne narożniki obudowy posiadają precyzyjne punkty wskazujące miejsca wiercenia pod wsporniki ścienne AWS.
• Uniwersalność drzwi: Ukryte zawiasy ze stali nierdzewnej pozwalają na zmianę kierunku otwierania drzwi (lewo/prawo) bez skomplikowanych modyfikacji.
• Kąt otwarcia: Drzwi otwierają się pod kątem 130°, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
• Zarządzanie kablami: Standardowo obudowa nie posiada otworów w płycie dławikowej, co pozwala instalatorowi na indywidualne dopasowanie dławnic i zachowanie maksymalnej szczelności.
• Uziemienie: Wewnętrzne, spawane kołki M6 na drzwiach oraz kołki M8 na korpusie umożliwiają pewne połączenie wyrównawcze.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, jednak w przypadku narażenia na bezpośrednie opady zaleca się doposażenie jej w dedykowany daszek przeciwdeszczowy oraz uwzględnienie systemów zarządzania temperaturą w celu uniknięcia kondensacji pary wodnej.
• Z czego wykonana jest płyta montażowa? Płyta montażowa wykonana jest z ocynkowanej (galwanizowanej) stali o grubości 2 mm, co zapewnia doskonałą przewodność elektryczną dla celów EMC oraz wysoką sztywność.
• Czy mogę zmienić głębokość osadzenia płyty montażowej? Tak, przy zastosowaniu opcjonalnych elementów dystansowych AMG, położenie płyty można regulować na dowolną głębokość.
