Obudowa metalowa 600x600x250 (WxSxG), IP65 z płytą ETIBOX GT 60-60-25 | 001102123 Eti

Opis i Kluczowe Cechy

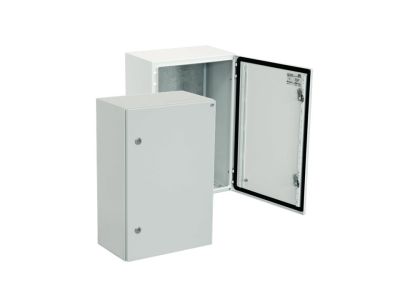

Obudowa metalowa z serii ETIBOX GT o wymiarach 600 mm wysokości, 600 mm szerokości oraz 250 mm głębokości to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną oraz odpornością na czynniki zewnętrzne. Kluczowym atutem produktu jest stopień ochrony IP65, który zapewnia całkowitą pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku, co jest niezbędne w środowiskach przemysłowych.

• Solidna konstrukcja: Wykorzystanie precyzyjnie giętej stali zapewnia sztywność strukturalną nawet przy pełnym obciążeniu aparatami elektrycznymi.
• Płyta montażowa: W zestawie znajduje się ocynkowana płyta montażowa, która ułatwia stabilne osadzenie komponentów takich jak styczniki, sterowniki PLC czy wyłączniki nadprądowe.
• Szczelność: Zastosowanie wysokiej jakości uszczelki poliuretanowej wylewanej na obwodzie drzwi gwarantuje długotrwałe zachowanie parametrów ochronnych.
• Uniwersalność: Możliwość zmiany kierunku otwierania drzwi (lewo/prawo) zwiększa elastyczność podczas planowania rozdzielnicy.

Zgodność z Normami

Obudowa ETI GT 60-60-25 została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami europejskimi dotyczącymi obudów do aparatury rozdzielczej i sterowniczej. Spełnienie wymagań normy IEC/EN 62208 potwierdza jej przydatność jako pustej obudowy do prefabrykacji rozdzielnic niskiego napięcia. Produkt posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania w instalacjach przemysłowych i budownictwie użyteczności publicznej.

Zastosowanie

Dzięki swojej uniwersalnej kubaturze i wysokiej odporności, obudowa znajduje szerokie zastosowanie w wielu sektorach:

• Przemysł ciężki: Jako szafa sterownicza dla maszyn i linii produkcyjnych narażonych na zapylenie i wilgoć.
• Infrastruktura budynkowa: Główne i pomocnicze rozdzielnice elektryczne w budynkach mieszkalnych oraz komercyjnych.
• Automatyka: Obudowa dla systemów sterowania procesami, gdzie wymagana jest ochrona wrażliwej elektroniki.
• Energetyka: Systemy zasilania awaryjnego i układy pomiarowe wymagające trwałej osłony zewnętrznej.

Wskazówki Montażowe

Podczas montażu obudowy ETIBOX GT należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Montaż ścienny: Zaleca się stosowanie dedykowanych uchwytów ściennych ETI, aby zachować deklarowany stopień ochrony IP65 bez konieczności przewiercania tylnej ściany.
• Wprowadzanie kabli: Należy stosować odpowiednie dławnice kablowe o stopniu ochrony nie niższym niż IP65, montowane w dolnej płycie przepustowej.
• Uziemienie: Niezbędne jest połączenie przewodem ochronnym drzwi z korpusem obudowy oraz płytą montażową, wykorzystując fabrycznie przygotowane sworznie uziemiające.
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej należy stosować wkręty o odpowiedniej długości, dbając o stabilność osadzenia ciężkich komponentów.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP65 obudowa jest odporna na warunki atmosferyczne, jednak w przypadku bezpośredniej ekspozycji na silne promieniowanie UV lub ekstremalne warunki korozyjne, zaleca się stosowanie dodatkowego zadaszenia lub wykonania specjalistycznego.
• Czy w zestawie znajdują się zamki? Tak, obudowa standardowo wyposażona jest w zamek (zazwyczaj typu dwupiórkowego), który zapewnia odpowiedni docisk drzwi do uszczelki.
• Jaki jest maksymalny kąt otwarcia drzwi? Konstrukcja zawiasów pozwala na otwarcie drzwi pod kątem co najmniej 120 stopni, co umożliwia swobodny dostęp do wnętrza podczas prac serwisowych.
