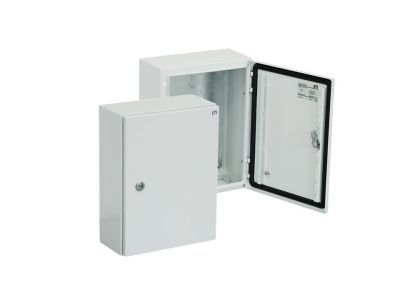

Obudowa metalowa 400x300x200 (WxSxG), IP65 z płytą ETIBOX GT 40-30-20 | 001102106 Eti

Opis i Kluczowe Cechy

Obudowa metalowa z serii ETIBOX GT o wymiarach 400 mm wysokości, 300 mm szerokości oraz 200 mm głębokości to profesjonalne rozwiązanie dedykowane do ochrony aparatury elektrycznej w najbardziej wymagających warunkach przemysłowych. Produkt charakteryzuje się stopniem ochrony IP65, co oznacza całkowitą pyłoszczelność oraz odporność na strugi wody lane z dowolnego kierunku. Konstrukcja wykonana z wysokiej jakości blachy stalowej zapewnia wysoką odporność mechaniczną na uderzenia (IK10), chroniąc wrażliwe komponenty przed uszkodzeniami fizycznymi.

• Płyta montażowa: W zestawie znajduje się ocynkowana płyta montażowa, która ułatwia stabilne rozmieszczenie aparatury modułowej i sterowniczej.
• Szczelność: Zastosowanie wylewanej uszczelki poliuretanowej na obwodzie drzwi gwarantuje długotrwałe zachowanie parametrów ochronnych.
• Elastyczność montażu: Drzwi obudowy mogą być montowane jako lewo- lub prawostronne, co pozwala na optymalne zagospodarowanie przestrzeni w rozdzielni.
• Wykończenie: Powierzchnia malowana proszkowo w kolorze RAL 7035 zapewnia doskonałą odporność na korozję oraz estetyczny wygląd.

Zgodność z Normami

Obudowa ETIBOX GT 40-30-20 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w sektorze B2B. Produkt spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dzięki temu inżynierowie i prefabrykatorzy mają pewność, że zastosowane rozwiązanie jest bezpieczne i dopuszczone do użytku w instalacjach przemysłowych na terenie całej Unii Europejskiej.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i wysokiej odporności środowiskowej, obudowa znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Idealna jako szafka sterownicza dla sterowników PLC, falowników oraz układów stycznikowych.
• Rozdzielnice zasilające: Bezpieczne miejsce dla wyłączników nadprądowych, różnicowoprądowych oraz rozłączników izolacyjnych.
• Infrastruktura techniczna: Wykorzystywana w systemach monitoringu, sterowania oświetleniem oraz w węzłach ciepłowniczych.
• Środowiska trudne: Doskonale sprawdza się w zapylonych halach produkcyjnych oraz miejscach narażonych na wilgoć.

Wskazówki Montażowe

Podczas instalacji obudowy ETI GT 40-30-20 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Montaż ścienny: Zaleca się stosowanie dedykowanych uchwytów montażowych, aby zachować deklarowany stopień ochrony IP65 bez konieczności przewiercania tylnej ściany obudowy.
• Wprowadzanie kabli: Należy stosować odpowiednie dławnice kablowe o stopniu ochrony nie niższym niż IP65, montowane w dolnej płycie przepustowej.
• Uziemienie: Niezbędne jest podłączenie przewodu ochronnego do bolców uziemiających znajdujących się zarówno na korpusie obudowy, jak i na drzwiach.
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej należy stosować narzędzia zapewniające odpowiedni moment dokręcania śrub, aby uniknąć zerwania gwintów w ocynkowanej blasze.

FAQ

• Czy obudowa posiada zamek w zestawie? Tak, obudowa standardowo wyposażona jest w zamek typu piórkowego (D-Lock), który można wymienić na inne wkładki systemowe ETI.
• Czy płytę montażową można regulować na głębokość? W standardowej wersji GT płyta jest montowana na stałe do wsporników tylnych, co zapewnia maksymalną sztywność konstrukcji.
• Czy produkt nadaje się do montażu na zewnątrz? Tak, jednak przy bezpośredniej ekspozycji na silne promieniowanie UV i ekstremalne warunki atmosferyczne zaleca się stosowanie daszka ochronnego lub dodatkowej powłoki lakierniczej.
