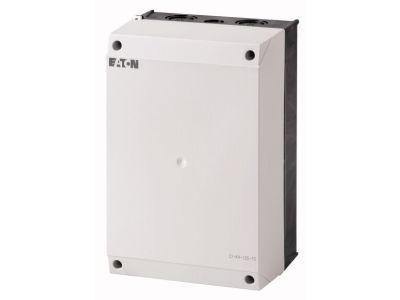

Obudowa mała n/t CI-K4 z szyną montażową CI-K4-125-TS CI-K | 206886 Eaton

Alternatywny kod produktu: CI-K4-125-TS

Opis i Kluczowe Cechy

Obudowa mała natynkowa CI-K4-125-TS (symbol 206886) to kompaktowe rozwiązanie do montażu aparatury modułowej w instalacjach natynkowych. Wykonana z poliwęglanu wzmocnionego włóknem szklanym, łączy wysoką wytrzymałość mechaniczną z odpornością na czynniki chemiczne. Dolna część w kolorze czarnym RAL 9005, górna w jasnoszarym RAL 7035. Wyposażona w fabryczną szynę montażową, wytłoczenia metryczne oraz membrany przelotowe ułatwiające wprowadzenie przewodów.

• Materiał – poliwęglan wzmocniony włóknem szklanym: zapewnia trwałość konstrukcji i odporność na uszkodzenia mechaniczne oraz działanie wilgoci i substancji chemicznych.
• Szyna montażowa CI-K4-125-TS: umożliwia szybki i stabilny montaż aparatury modułowej (np. wyłączników, styczników, przycisków) bezpośrednio w obudowie.
• Wytłoczenia metryczne M20/M25 na górze, dole i w ścianie tylnej: ułatwiają prowadzenie przewodów w różnych kierunkach, elastycznie dopasowując się do trasy kablowej.
• Membrana przelotowa przewodu oraz 2 pokrywy zasłaniające: zapewniają szczelność w miejscach wprowadzenia kabli i umożliwiają późniejszą rozbudowę instalacji.
• Możliwość montażu lampki sygnalizacyjnej L w wytłoczeniu M20/M25: pozwala na lokalną sygnalizację stanu pracy urządzeń bez konieczności stosowania dodatkowych puszek.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących obudów elektrycznych i posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami UE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami krajowymi.

Zastosowanie

Obudowa CI-K4 jest uniwersalnym rozwiązaniem do montażu natynkowego, szczególnie przydatna w miejscach, gdzie nie ma możliwości zabudowy w ścianie. Sprawdzi się zarówno w małych rozdzielnicach, jak i w lokalnych punktach sterowania.

• Budowa małych rozdzielnic natynkowych w obiektach mieszkalnych, biurowych i gospodarczych.
• Montaż aparatury modułowej (wyłączniki nadprądowe, styczniki, przekaźniki) w instalacjach tymczasowych lub modernizowanych.
• Umieszczenie lampki sygnalizacyjnej w obudowie – wizualna kontrola stanu obwodu lub urządzenia.
• Tworzenie lokalnych punktów sterowania w automatyce budynkowej (np. sterowanie oświetleniem, wentylacją).

Wskazówki Montażowe

Montaż i podłączenie obudowy oraz zainstalowanej w niej aparatury może być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Obudowę mocuj na ścianie za pomocą odpowiednich łączników (nie są dołączone). Aparaturę modułową montuj na szynie DIN (TH35) – szyna CI-K4-125-TS jest już zainstalowana w obudowie. Przewody wprowadzaj przez przygotowane wytłoczenia i membrany przelotowe; średnice przekrojów dobieraj zgodnie z obciążalnością prądową. Moment dokręcania zacisków aparatury oraz pokryw obudowy stosuj według dokumentacji producenta.

FAQ

• Czy obudowa jest odporna na warunki atmosferyczne? Obudowa wykonana z poliwęglanu wzmocnionego włóknem szklanym charakteryzuje się dobrą odpornością mechaniczną i chemiczną, jednak przeznaczona jest do montażu wewnątrz pomieszczeń. Producent nie podaje stopnia ochrony IP – zalecamy stosowanie w suchych i czystych wnętrzach.
• Jak zamontować lampkę sygnalizacyjną w obudowie? W górnej części obudowy znajdują się wytłoczenia metryczne M20/M25, w których można osadzić lampkę sygnalizacyjną typu L (np. LED lub neonową). Należy wyłamać odpowiednie wytłoczenie, zamontować lampkę i podłączyć zgodnie z jej instrukcją.
• Jaka szyna montażowa znajduje się w zestawie? W komplecie dostarczana jest szyna montażowa CI-K4-125-TS o długości 125 mm, przeznaczona do montażu aparatury modułowej w standardzie TH35 (DIN).
