Obudowa mała n/t CI-K4 z płytą montażową, CI-K4-160-M CI-K | 206898 Eaton

Alternatywny kod produktu: CI-K4-160-M

Opis i Kluczowe Cechy

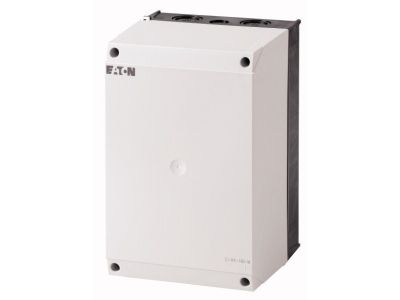

Obudowa mała naścienna CI-K4 z płytą montażową (symbol CI-K4-160-M, nr kat. 206898) to uniwersalne rozwiązanie do instalacji aparatury modułowej i sterowniczej. Wykonana z poliwęglanu wzmocnionego włóknem szklanym, zapewnia wysoką odporność mechaniczną oraz ochronę IP65 (przód i całość). Kompaktowe wymiary 160 x 240 x 160 mm z głębokością montażu 133 mm ułatwiają zabudowę w ograniczonych przestrzeniach.

• Stopień ochrony IP65 (przód): skuteczna ochrona przed pyłem i strugami wody – odpowiednia do stosowania w trudnych warunkach przemysłowych i zewnętrznych.
• Materiał – poliwęglan wzmocniony włóknem szklanym: wysoka wytrzymałość mechaniczna, odporność na uderzenia, korozję oraz promieniowanie UV, co przedłuża żywotność obudowy.
• Wymiary 160 x 240 x 160 mm (szer. x wys. x gł.): kompaktowa konstrukcja z głębokością montażu z płytą 133 mm, umożliwiająca instalację w ciasnych przestrzeniach rozdzielnic i szaf sterowniczych.
• Zintegrowana płyta montażowa: ułatwia szybki i stabilny montaż aparatury wewnątrz obudowy, eliminując konieczność dokupowania dodatkowych akcesoriów.
• Metryczne wytłoczenia kablowe u góry, u dołu i w płycie tylnej: elastyczne możliwości wprowadzania przewodów z wykorzystaniem standardowych dławików – upraszczają prowadzenie instalacji.
• Możliwość montażu wskaźnika lampy L-… w wytłoczeniu podstawy M20/M25: opcjonalna sygnalizacja wizualna – łatwa integracja z systemami sterowania.

Zgodność z Normami

Obudowa spełnia wymagania norm IEC/EN 60529 (stopnie ochrony) oraz DIN EN 62208 (ogólne wymagania dla obudów pustych do aparatury rozdzielczej i sterowniczej). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Uniwersalna obudowa naścienna przeznaczona do montażu w rozdzielnicach sterowniczych, szafach automatyki oraz instalacjach przemysłowych i budynkowych. Dzięki stopniowi ochrony IP65 sprawdza się zarówno wewnątrz, jak i na zewnątrz pomieszczeń.

• Montaż aparatury modułowej (styczniki, przekaźniki, zasilacze) w rozdzielnicach sterowniczych.
• Obudowa dla układów sterowania i sygnalizacji w przemyśle – ochrona przed pyłem i wilgocią.
• Zewnętrzne punkty sterowania (np. przyciskowe, przełączniki) w instalacjach narażonych na działanie czynników atmosferycznych.
• Uniwersalna puszka montażowa dla elementów automatyki budynkowej (sterowniki, czujniki).

Wskazówki Montażowe

Montaż obudowy musi być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Obudowę mocować naściennie za pomocą odpowiednich łączników (nie dołączonych). Przewody wprowadzać przez wytłoczenia kablowe przy użyciu dławików o odpowiednim stopniu ochrony. Moment dokręcania śrub płyty montażowej oraz dławików należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia zgodnie z normami (np. PN-IEC). Nie stosować siły przekraczającej wytrzymałość obudowy.

FAQ

• Czy obudowa jest odporna na warunki atmosferyczne? Tak, stopień ochrony IP65 (przód) zapewnia szczelność przed pyłem i strugami wody, co pozwala na stosowanie w instalacjach zewnętrznych, pod warunkiem zastosowania dławików o tej samej klasie ochrony.
• Z jakiego materiału wykonana jest obudowa? Z poliwęglanu wzmocnionego włóknem szklanego (kolor: podstawa RAL 9005 czarny, tylko operator RAL 7035 jasnoszary). Materiał cechuje się wysoką wytrzymałością mechaniczną, odpornością na UV i korozję.
• Czy można zamontować w obudowie lampkę sygnalizacyjną? Tak, w podstawie obudowy przewidziano wytłoczenie M20/M25 przeznaczone do montażu wskaźników lamp serii L-…. Umożliwia to łatwą integrację sygnalizacji wizualnej.
