Obudowa mała n/t CI-K3 z szyną montażową CI-K3-125-TS CI-K | 206884 Eaton

Alternatywny kod produktu: CI-K3-125-TS

Opis i Kluczowe Cechy

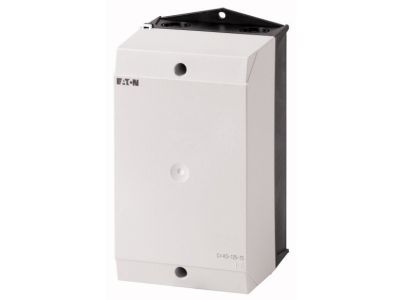

Obudowa mała natynkowa CI-K3 (symbol 206884) z szyną montażową CI-K3-125-TS CI-K to kompaktowe rozwiązanie do zabudowy aparatury modułowej w instalacjach elektrycznych. Wykonana z poliwęglanu wzmocnionego włóknem szklanym, łączy wytrzymałość mechaniczną z odpornością na czynniki środowiskowe – gwarantuje trwałość w trudnych warunkach eksploatacji. Dolna część w kolorze RAL 9005 (czarny), górna część RAL 7035 (jasnoszary). Wyposażona w wytłoczenia metryczne na górze, dole i w ścianie tylnej, membranę przelotową przewodu oraz dwie pokrywy zasłaniające membranę. Umożliwia montaż lampki sygnalizacyjnej L w wytłoczeniu M20/M25.

• Materiał – poliwęglan wzmocniony włóknem szklanym: Zapewnia odporność na uderzenia, korozję i promieniowanie UV, co wydłuża żywotność obudowy w instalacjach przemysłowych i budynkowych.
• Wytłoczenia metryczne (góra, dół, ściana tylna): Umożliwiają łatwe wprowadzenie przewodów w standardzie M20/M25 bez konieczności wiercenia – skracają czas montażu i zachowują szczelność.
• Membrana przelotowa przewodu + 2 pokrywy zasłaniające: Chronią wnętrze przed kurzem i wilgocią, a jednocześnie pozwalają na elastyczne prowadzenie kabli – idealne do aplikacji wymagających czystości wnętrza.
• Możliwość montażu lampki sygnalizacyjnej L w wytłoczeniu M20/M25: Umożliwia wizualną sygnalizację stanu pracy urządzeń bez konieczności stosowania dodatkowych puszek.
• W zestawie szyna montażowa CI-K3-125-TS: Gotowa do bezpośredniego zamocowania aparatury modułowej (np. wyłączników, styczników, przycisków) – oszczędza czas i upraszcza instalację.

Zgodność z Normami

Obudowa CI-K3 została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i jakości. Posiada deklarację zgodności CE. Materiał oraz konstrukcja spełniają wymagania norm dotyczących obudów elektroinstalacyjnych, co gwarantuje bezpieczną eksploatację w sieciach niskiego napięcia.

Zastosowanie

Kompaktowa obudowa natynkowa z szyną montażową sprawdza się w instalacjach wymagających estetycznego i funkcjonalnego zabudowania aparatury modułowej. Przeznaczona jest do montażu w rozdzielnicach małej mocy, sterowniach lokalnych oraz w systemach automatyki budynkowej.

• Zabudowa wyłączników nadprądowych, różnicowoprądowych i styczników w instalacjach mieszkaniowych i biurowych.
• Integracja przycisków sterowniczych i przełączników w układach sterowania oświetleniem lub silnikami.
• Miejsce montażu zasilaczy impulsowych, przekaźników i interfejsów w szafkach automatyki.
• Punkt rozgałęźny dla sygnalizacji świetlnej (z możliwością zamontowania lampki L) w systemach alarmowych.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocować do podłoża za pomocą elementów mocujących odpowiednich dla danego podłoża (nie dołączone do zestawu). Szynę montażową należy zamontować zgodnie z dokumentacją producenta. Przewody wprowadzać przez wytłoczenia metryczne, stosując odpowiednie dławnice (nie dołączone). Przed pierwszym uruchomieniem sprawdzić poprawność osadzenia pokryw membrany przelotowej.

FAQ

• Z jakiego materiału wykonana jest obudowa CI-K3? Obudowa wykonana jest z poliwęglanu wzmocnionego włóknem szklanym, co zapewnia wysoką wytrzymałość mechaniczną i odporność na warunki atmosferyczne.
• Czy w obudowie można zamontować lampkę sygnalizacyjną? Tak, w wytłoczeniu M20/M25 można zamontować lampkę sygnalizacyjną typu L (dostępną osobno). Wytłoczenia są przygotowane fabrycznie.
• Czy szyna montażowa jest dołączona do zestawu? Tak, obudowa jest dostarczana z szyną montażową CI-K3-125-TS, gotową do zamocowania aparatury modułowej o szerokości do 125 mm.
