Obudowa kasety 5-otworowa 22mm szara IP65, Harmony XAL | XALD05 Schneider Electric

Opis i Kluczowe Cechy

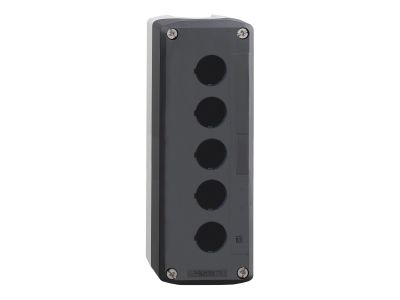

Pusta kaseta sterownicza Schneider Electric z serii Harmony XAL, oznaczona symbolem XALD05, to zaawansowane rozwiązanie obudowy przemysłowej zaprojektowane z myślą o maksymalnej elastyczności i trwałości. Produkt posiada 5 fabrycznych wycięć o standardowej średnicy 22 mm, co pozwala na montaż do pięciu niezależnych elementów sterowniczych lub sygnalizacyjnych, takich jak przyciski, przełączniki czy lampki kontrolne. Konstrukcja charakteryzuje się dwukolorową estetyką: jasnoszarą podstawą (RAL 7035) oraz ciemnoszarą pokrywą (RAL 7016), co nie tylko ułatwia identyfikację wizualną urządzenia w trudnych warunkach oświetleniowych, ale również zapewnia profesjonalny wygląd panelu sterowniczego.

• Wyjątkowa odporność środowiskowa: Dzięki certyfikatom IP66, IP67, IP69 oraz IP69K, obudowa gwarantuje pełną pyłoszczelność oraz ochronę przed silnymi strumieniami wody pod wysokim ciśnieniem i temperaturą, co jest kluczowe w przemyśle spożywczym i ciężkim.
• Szeroki zakres temperatur: Urządzenie zostało przystosowane do pracy w ekstremalnych warunkach termicznych od -40°C do aż 70°C, co umożliwia montaż zarówno w chłodniach, jak i w pobliżu maszyn generujących duże ilości ciepła.
• Trwałość materiałowa: Obudowa wykonana z wysokiej jakości poliwęglanu jest odporna na uderzenia, wibracje oraz powstawanie plam, co przekłada się na długą żywotność i estetykę eksploatacyjną.
• Kompatybilność: Pełna integracja z serią Harmony XB5 pozwala na swobodny dobór komponentów sterowniczych.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Obudowa posiada certyfikację morską, co świadczy o jej odporności na korozyjne działanie soli i wilgoci. Zgodność z klasyfikacją Typ 4X według standardów NEMA zapewnia dodatkową ochronę przed korozją i przenikaniem wody. Urządzenie jest projektowane zgodnie z normami IEC/EN, co gwarantuje inżynierom i integratorom systemów pełne bezpieczeństwo wdrożenia w projektach o zasięgu globalnym.

Zastosowanie

Kaseta Harmony XALD05 znajduje szerokie zastosowanie w sektorach wymagających niezawodnego sterowania wielofunkcyjnego. Jest idealnym wyborem dla:

• Producentów maszyn (OEM): Pozwala na szybką modyfikację i personalizację interfejsu operatora w maszynach pakujących i tekstylnych.
• Systemów logistycznych: Sterowanie małymi podnośnikami, przenośnikami oraz systemami transportu wewnętrznego.
• Automatyki budynkowej: Kontrola bram garażowych, rolet przemysłowych oraz systemów oddymiania.
• Przemysłu spożywczego: Dzięki wysokiemu stopniu ochrony IP69K, obudowa może być poddawana regularnym procesom mycia pod ciśnieniem.

Wskazówki Montażowe

Montaż kasety XALD05 został zoptymalizowany pod kątem szybkości i wygody instalatora. Obudowa umożliwia montaż elementów sterowniczych z przodu, natomiast okablowanie i mocowanie bazy może odbywać się z tyłu, co znacząco ułatwia serwisowanie. Standardowe otwory 22 mm eliminują konieczność dodatkowego wiercenia. Podczas instalacji należy zwrócić uwagę na odpowiednie ułożenie uszczelki, aby zachować deklarowany stopień ochrony IP. Zaleca się stosowanie dławnic kablowych o odpowiednim stopniu szczelności, aby zapewnić integralność całej obudowy w miejscu wprowadzenia przewodów.

FAQ

• Czy kaseta jest dostarczana z przyciskami? Nie, jest to pusta obudowa (kaseta), którą należy doposażyć w wybrane elementy z serii Harmony XB5 o średnicy 22 mm.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki wysokiej odporności na promieniowanie UV, szerokiemu zakresowi temperatur oraz szczelności IP66/IP67, produkt doskonale sprawdza się w aplikacjach zewnętrznych.
• Jakie są wymiary otworów montażowych? Kaseta posiada 5 standardowych otworów o średnicy 22 mm, rozmieszczonych w sposób umożliwiający ergonomiczną obsługę przycisków.
• Czy produkt jest odporny na agresywne środki czyszczące? Tak, materiał obudowy jest odporny na większość standardowych zabrudzeń i chemikaliów stosowanych w przemyśle, zachowując trwały wygląd przez lata.
