Obudowa kasety 4-otworowa 22mm szara IP65, Harmony XAL | XALD04 Schneider Electric

Opis i Kluczowe Cechy

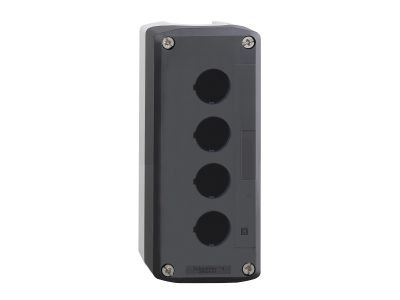

Pusta kaseta sterownicza Schneider Electric z serii Harmony XALD, o numerze katalogowym XALD04, to profesjonalne rozwiązanie zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Wyposażona w 4 otwory o standardowej średnicy 22 mm, umożliwia montaż do czterech niezależnych elementów sterowniczych lub sygnalizacyjnych, co pozwala na kompleksowe zarządzanie funkcjami maszyny z jednego punktu. Obudowa charakteryzuje się dwukolorową konstrukcją: jasnoszarą podstawą (RAL 7035) oraz ciemnoszarą pokrywą (RAL 7016), co nie tylko estetycznie wygląda, ale również zapewnia doskonały kontrast wizualny, ułatwiając lokalizację panelu sterowniczego w słabiej oświetlonych halach produkcyjnych.

• Wysoka odporność środowiskowa: Dzięki certyfikatom IP66, IP67, IP69 oraz IP69K, kaseta jest całkowicie pyłoszczelna i odporna na silne strumienie wody pod wysokim ciśnieniem i temperaturą, co jest kluczowe w przemyśle spożywczym i chemicznym.
• Kompatybilność: Produkt jest w pełni zoptymalizowany pod kątem współpracy z przyciskami, przełącznikami i lampkami kontrolnymi z serii Harmony XB5, co gwarantuje szczelność i pewność montażu.
• Trwałość materiałowa: Wykonana z wysokiej jakości poliwęglanu, obudowa wykazuje wysoką odporność na uderzenia (IK03) oraz działanie substancji chemicznych, co zapobiega powstawaniu plam i degradacji powierzchni.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach profesjonalnych. Kaseta spełnia wymagania norm IEC/EN 60947-1 oraz IEC/EN 60947-5-1, dotyczących aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada również certyfikaty UL i CSA, co umożliwia jej stosowanie na rynkach globalnych. Wysoki stopień ochrony IP69K jest zgodny z normą DIN 40050-9, co czyni ją odporną na procesy czyszczenia parowego i wysokociśnieniowego.

Zastosowanie

Obudowa Harmony XALD04 znajduje szerokie zastosowanie w sektorach, gdzie niezawodność interfejsu człowiek-maszyna jest priorytetem. Jest idealnym wyborem dla:

• Producentów maszyn (OEM): Do budowy kompaktowych paneli sterowniczych w maszynach pakujących i tekstylnych.
• Systemów logistycznych: Sterowanie małymi podnośnikami, przenośnikami oraz systemami transportu wewnętrznego.
• Automatyki budynkowej: Kontrola bram garażowych, rolet przemysłowych oraz systemów oddymiania.
• Przemysłu spożywczego: Dzięki odporności na mycie ciśnieniowe, doskonale sprawdza się w strefach o podwyższonym rygorze higienicznym.

Wskazówki Montażowe

Montaż kasety XALD04 jest intuicyjny i pozwala na dużą elastyczność instalacyjną. Obudowa wspiera montaż zarówno z przodu, jak i z tyłu, co ułatwia integrację z konstrukcją maszyny. Podczas instalacji należy zwrócić uwagę na odpowiednie wprowadzenie przewodów poprzez dedykowane wybicia, stosując dławnice o odpowiednim stopniu IP, aby zachować szczelność całego układu. Elementy sterownicze z serii Harmony XB5 montuje się w otworach 22 mm, dbając o poprawne ułożenie uszczelek. Moment dokręcania śrub pokrywy powinien być zgodny z dokumentacją techniczną, aby zapewnić równomierny docisk uszczelki obwodowej.

FAQ

• Czy kaseta zawiera w zestawie przyciski? Nie, model XALD04 to pusta obudowa. Przyciski i przełączniki z serii Harmony XB5 należy dokupić osobno, dopasowując je do specyfiki danej aplikacji.
• Czy obudowa jest odporna na promieniowanie UV? Tak, materiały użyte do produkcji serii Harmony XALD są odporne na czynniki atmosferyczne, co pozwala na ich stosowanie w aplikacjach zewnętrznych.
• Jaka jest średnica otworów montażowych? Kaseta posiada 4 standardowe otwory o średnicy 22,5 mm, co jest typowym wymiarem dla przemysłowej aparatury sterowniczej.
