Obudowa izolacyjna z tworzywa IP54, E-PKZ0-GR PKZ | 072908 Eaton

Alternatywny kod produktu: E-PKZ0-GR

Opis i Kluczowe Cechy

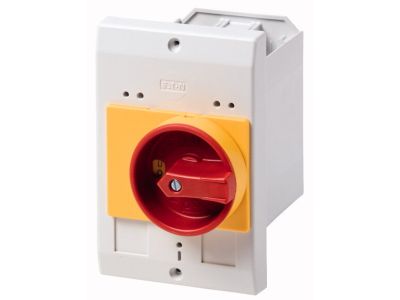

Obudowa izolacyjna E-PKZ0-GR (symbol 072908) dedykowana do wyłączników silnikowych serii PKZM0. Wykonana z tworzywa o stopniu ochrony IP54, zabezpiecza aparaturę przed pyłem i wilgocią, co przedłuża jej żywotność w trudnych warunkach przemysłowych. Wyposażona w zintegrowany zacisk do podłączenia przewodu ochronnego PE(N) oraz dwa wyłamywane przepusty kablowe M25 ułatwiające wprowadzenie przewodów. Czerwono-żółty uchwyt obrotowy zapewnia szybką identyfikację stanu pracy wyłącznika.

• Stopień ochrony IP54: Skuteczna ochrona przed wnikaniem pyłu i bryzgów wody – idealna do rozdzielnic w środowiskach o podwyższonej wilgotności i zapyleniu.
• Zintegrowany zacisk PE(N): Umożliwia szybkie i bezpieczne podłączenie przewodu ochronnego lub neutralnego, bez potrzeby stosowania dodatkowych listew zaciskowych.
• 2 wyłamywane przepusty kablowe M25: Elastyczne prowadzenie kabli o średnicy do 25 mm – łatwe dopasowanie do istniejącej instalacji.
• Czerwono-żółty uchwyt obrotowy: Zapewnia wyraźną sygnalizację stanu wyłącznika (załączony/wyłączony) i ułatwia obsługę nawet w rękawicach ochronnych.
• Dedykowana do wyłączników PKZM0: Precyzyjne dopasowanie do obudowy modułu zabezpieczająco-łącznikowego, gwarantuje szczelność i niezawodność.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Jej konstrukcja zapewnia ochronę izolacyjną zgodną ze standardami dla aparatury modułowej w rozdzielnicach. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Obudowa E-PKZ0-GR przeznaczona jest do zabudowy wyłączników silnikowych PKZM0 w instalacjach przemysłowych, komercyjnych i infrastrukturalnych. Umożliwia bezpieczne odseparowanie elementów znajdujących się pod napięciem od otoczenia.

• Zabezpieczenie i sterowanie silników elektrycznych w szafach sterowniczych i rozdzielnicach.
• Ochrona wyłączników w liniach technologicznych, pompowniach i wentylacji.
• Stosowanie w instalacjach tymczasowych (place budowy, hale produkcyjne) wymagających podwyższonej odporności na warunki zewnętrzne.
• Modernizacja istniejących rozdzielnic – możliwość łatwego wbudowania wyłącznika bez ingerencji w konstrukcję szafy.

Wskazówki Montażowe

Montaż obudowy i wyłącznika silnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu wszystkich źródeł napięcia. Obudowę mocuje się na szynie TH35 (DIN), a przewody wprowadza przez wyłamywane przepusty M25. Zacisk PE(N) podłączyć zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego wyłącznika. Moment dokręcania śrub zacisków – według instrukcji dołączonej do wyłącznika PKZM0.

FAQ

• Czy obudowa nadaje się do montażu w strefach zagrożonych wilgocią? Tak, stopień ochrony IP54 zapewnia odporność na bryzgi wody i osiadający pył, co pozwala na stosowanie w pomieszczeniach wilgotnych, na zewnątrz pod zadaszeniem oraz w halach przemysłowych.
• Czy przepusty kablowe są fabrycznie wycięte, czy trzeba je wyłamać samodzielnie? Przepusty są wyłamywane – należy je ostrożnie wyłamać przed wprowadzeniem kabla, zachowując uszczelkę dla zachowania szczelności.
• Czy obudowa jest kompatybilna tylko z wyłącznikami PKZM0? Tak, jest dedykowana do wyłączników silnikowych serii PKZM0. Zastosowanie innych urządzeń może wymagać modyfikacji lub zastosowania odpowiednich adapterów – zalecamy sprawdzenie w dokumentacji technicznej.
