Obudowa izolacyjna z tworzywa IP41, E-PKZ0 PKZ | 072906 Eaton

Alternatywny kod produktu: E-PKZ0

Opis i Kluczowe Cechy

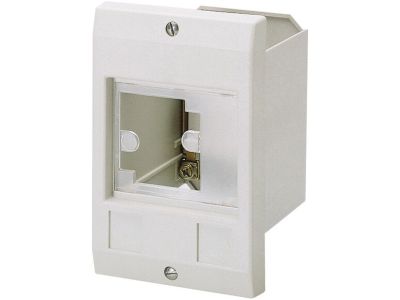

Obudowa izolacyjna z tworzywa sztucznego E-PKZ0 o symbolu 072906 przeznaczona jest do wbudowania wyłączników silnikowych serii PKZM0. Wyposażona w otwór dopasowany do przedniego panelu wyłącznika, zapewnia stopień ochrony IP41 oraz zintegrowany zacisk dla połączenia przewodu ochronnego PE(N). Dzięki izolacyjnej konstrukcji zwiększa bezpieczeństwo użytkowania i ułatwia montaż w rozdzielnicach.

• Stopień ochrony IP41: Chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed kroplami wody – odpowiednia do stosowania w suchych i umiarkowanie wilgotnych pomieszczeniach.
• Dedykowana dla PKZM0: Precyzyjny otwór pasuje do przedniej części wyłączników silnikowych PKZM0, zapewniając szybki i pewny montaż bez konieczności dodatkowej obróbki.
• Zintegrowany zacisk PE(N): Umożliwia podłączenie przewodu ochronnego lub neutralnego w jednym punkcie, ułatwiając zachowanie ciągłości ochronnej instalacji.
• Materiał izolacyjny: Obudowa z tworzywa sztucznego zapewnia izolację elektryczną i mechaniczną, zwiększając bezpieczeństwo obsługi oraz ochronę wyłącznika przed czynnikami zewnętrznymi.
• Łatwa zabudowa: Przeznaczona do montażu w standardowych rozdzielnicach, osłonach czy szafach sterowniczych – oszczędność czasu i miejsca podczas instalacji.

Zgodność z Normami

Produkt zaprojektowano zgodnie z wymaganiami europejskich norm i standardów bezpieczeństwa. Posiada certyfikat CE, potwierdzający spełnienie podstawowych wymogów dotyczących ochrony zdrowia, bezpieczeństwa i środowiska.

Zastosowanie

Obudowa E-PKZ0 przeznaczona jest do zabudowy wyłączników silnikowych PKZM0 w instalacjach przemysłowych i budynkowych. Stosowana tam, gdzie wymagana jest dodatkowa izolacja oraz ochrona przed dotykiem części pod napięciem.

• Montaż w rozdzielnicach głównych i podrozdzielnicach w obwodach silnikowych.
• Osłona wyłączników w szafach sterowniczych maszyn i urządzeń.
• Zastosowanie w instalacjach tymczasowych (np. place budowy) – dzięki stopniowi ochrony IP41.
• Modernizacja istniejących rozdzielnic – szybka wymiana obudowy bez ingerencji w wyłącznik.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Obudowę należy zamontować na szynie TH35 (DIN) lub w sposób przewidziany przez producenta wyłącznika. Dokręcaj zaciski momentem zgodnym z dokumentacją – nie przekraczaj zalecanych wartości. Przekrój przewodów dobierz do prądu znamionowego wyłącznika oraz warunków instalacji. Po zakończeniu montażu sprawdź poprawność połączenia przewodu ochronnego z zaciskiem PE(N).

FAQ

• Jaki stopień ochrony ma ta obudowa? Zgodnie z danymi producenta obudowa posiada stopień ochrony IP41, co oznacza odporność na ciała stałe o średnicy powyżej 1 mm oraz na kroplującą wodę.
• Czy obudowa jest kompatybilna z każdym wyłącznikiem PKZM0? Tak, otwór w obudowie został zaprojektowany tak, aby pasował do przedniej części standardowych wyłączników silnikowych serii PKZM0.
• Do czego służy zintegrowany zacisk PE(N)? Umożliwia bezpośrednie podłączenie przewodu ochronnego (PE) lub neutralnego (N) do obudowy, co ułatwia zachowanie ciągłości ochronnej i spełnienie wymogów instalacyjnych.
