Obudowa izolacyjna z pokrętłem do NZM 750x375x275mm (WxSxG), NZM3-XCI48-TVD | 271525 Eaton

Alternatywny kod produktu: NZM3-XCI48-TVD

Opis i Kluczowe Cechy

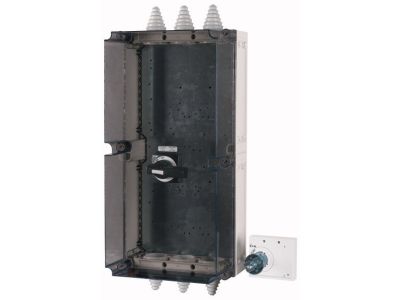

Obudowa izolacyjna z pokrętłem do wyłączników NZM rozmiar 3, symbol 271525 (NZM3-XCI48-TVD), o wymiarach 750 x 375 x 275 mm (wys. x szer. x gł.). Wykonana z odpornego na uderzenia poliwęglanu, zapewnia stopień ochrony IP65 oraz klasę ochrony 2, co gwarantuje bezpieczną pracę w trudnych warunkach przemysłowych. W zestawie znajduje się obrotowy uchwyt wyłącznika drzwiowego, płyta montażowa z otworami pod wyłącznik i opcjonalne zaciski PE/N, przezroczysta dymno-szara pokrywa przygotowana pod uchwyt, uchwyty ścienne oraz górne i dolne kołnierze z przepustami kablowymi.

• Stopień ochrony IP65: Pełna ochrona przed wnikaniem pyłu i wody, umożliwiająca instalację na zewnątrz i w wilgotnych pomieszczeniach.
• Klasa ochrony 2 (izolacja podwójna): Zwiększone bezpieczeństwo użytkowania bez konieczności stosowania przewodu ochronnego.
• Poliwęglan odporny na uderzenia: Mechaniczna wytrzymałość obudowy minimalizuje ryzyko uszkodzeń w środowiskach o wysokim ryzyku uderzeń.
• Przezroczysta dymno-szara pokrywa: Umożliwia wizualną kontrolę stanu wyłącznika bez otwierania obudowy.
• W zestawie obrotowy uchwyt, płyta montażowa, kołnierze i przepusty: Kompletne wyposażenie skraca czas montażu i zapewnia elastyczne prowadzenie kabli.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących obudów izolacyjnych oraz posiada certyfikat CE. Zaprojektowany zgodnie z powszechnie uznawanymi standardami bezpieczeństwa elektrycznego (klasa ochrony II).

Zastosowanie

Obudowa przeznaczona jest do zabudowy wyłączników mocy NZM rozmiar 3 w instalacjach wymagających wysokiej odporności na warunki zewnętrzne i ochrony przed dostępem.

• Główne rozdzielnice przemysłowe w halach produkcyjnych i magazynach.
• Instalacje zewnętrzne – wiaty techniczne, stacje transformatorowe, obiekty wodociągowe.
• Linie technologiczne wymagające bezpiecznego odcinania zasilania w trudnych warunkach.
• Zastosowania w rolnictwie i przetwórstwie spożywczym (pyły, wilgoć).

Wskazówki Montażowe

Montaż obudowy i instalację wyłącznika może wykonywać wyłącznie personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocować do ściany za pomocą dostarczonych uchwytów. Kable wprowadzać przez górne/dolne kołnierze i uszczelniać przepustami kablowymi. Płytę montażową wyposażyć w wyłącznik NZM3 oraz opcjonalne zaciski PE/N zgodnie z dokumentacją producenta. Przed zamknięciem pokrywy sprawdzić poprawność działania obrotowego uchwytu.

FAQ

• Czy obudowa jest odporna na warunki atmosferyczne? Tak, stopień ochrony IP65 zapewnia szczelność przed pyłem i strugami wody, dzięki czemu nadaje się do montażu na zewnątrz.
• Czy w zestawie znajduje się uchwyt obrotowy? Tak, obrotowy uchwyt wyłącznika drzwiowego w kolorze czarnym jest dostarczany w komplecie.
• Jaki jest stopień ochrony obudowy? Obudowa posiada stopień ochrony IP65 oraz klasę ochrony 2 (izolacja podwójna).
