Obudowa izolacyjna z pokrętłem do NZM 375x250x225mm (WxSxG), NZM2-XCI43-TVDVR | 271529 Eaton

Alternatywny kod produktu: NZM2-XCI43-TVDVR

Opis i Kluczowe Cechy

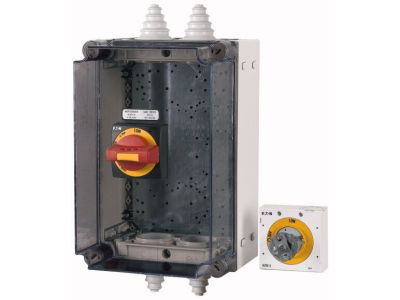

Obudowa izolacyjna NZM2-XCI43-TVDVR (symbol 271529) przeznaczona do wyłączników NZM rozmiar 2. Wykonana z poliwęglanu odpornego na uderzenia, zapewnia stopień ochrony IP65 oraz klasę ochrony II, co gwarantuje bezpieczną pracę w trudnych warunkach przemysłowych i zewnętrznych. Wymiary 375 x 250 x 225 mm (wys. x szer. x gł.) pozwalają na wygodne zabudowanie wyłącznika. W zestawie znajduje się obrotowy uchwyt wyłącznika drzwiowego (czerwony/żółty), płyta montażowa z nawierconymi otworami, przezroczysta dymno-szara pokrywa przygotowana pod uchwyt oraz górne i dolne kołnierze do wprowadzania kabli z przepustami.

• Stopień ochrony IP65: Pełna ochrona przed pyłem i strumieniami wody – obudowa może być montowana na zewnątrz oraz w środowiskach o zwiększonej wilgotności.
• Poliwęglan odporny na uderzenia: Wysoka wytrzymałość mechaniczna chroni wyłącznik przed uszkodzeniami w miejscach narażonych na uderzenia.
• Klasa ochrony II: Izolacja podwójna lub wzmocniona eliminuje konieczność stosowania przewodu ochronnego (PE) – podnosi bezpieczeństwo obsługi.
• Obrotowy uchwyt wyłącznika drzwiowego (czerwony/żółty): Umożliwia wygodne wyłączanie awaryjne i sygnalizację stanu (czerwony – wyłączony, żółty – włączony) bez otwierania pokrywy.
• Kompletny zestaw montażowy: Płyta montażowa z otworami, uchwyty ścienne, górne i dolne kołnierze kablowe oraz przepusty – wszystko gotowe do instalacji.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów izolacyjnych dla aparatury elektrycznej. Posiada certyfikat CE, zapewniający zgodność z obowiązującymi dyrektywami unijnymi w zakresie bezpieczeństwa i ochrony środowiska.

Zastosowanie

Obudowa NZM2-XCI43-TVDVR służy do bezpiecznego zabudowania wyłączników mocy NZM rozmiar 2 w miejscach wymagających podwyższonej ochrony przed czynnikami zewnętrznymi. Znajduje zastosowanie w:

• Przemysłowych rozdzielnicach elektrycznych – ochrona wyłącznika przed pyłem i wilgocią w halach produkcyjnych.
• Instalacjach zewnętrznych (maszyny budowlane, stacje uzdatniania wody) – dzięki IP65 i odporności na uderzenia.
• Obiektach użyteczności publicznej – jako element systemów sterowania i zabezpieczeń z awaryjnym wyłączaniem.
• Automatyce budynków – w miejscach, gdzie wymagana jest przezroczysta pokrywa pozwalająca na kontrolę stanu wyłącznika.

Wskazówki Montażowe

Montaż obudowy i wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Obudowę mocuje się do ściany za pomocą dołączonych uchwytów. Płytę montażową z wyłącznikiem należy wsunąć w prowadnice obudowy i zabezpieczyć. Kołnierze kablowe montuje się w górnej i dolnej części obudowy, a przewody wprowadza przez przepusty. Moment dokręcania śrub oraz przekrój przewodów dobierz zgodnie z dokumentacją wyłącznika NZM2.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP65 i obudowie z poliwęglanu odpornego na uderzenia może być instalowana na zewnątrz, w miejscach narażonych na deszcz i pył. Pamiętaj jednak o stosowaniu właściwych dławików kablowych.
• Jak wygląda sygnalizacja stanu wyłącznika? W pokrywie zamontowany jest obrotowy uchwyt z trwałym oznaczeniem czerwony (OFF) / żółty (ON). Dzięki przezroczystej dymno-szarej pokrywie stan wyłącznika widoczny jest również bez otwierania obudowy.
• Czy w zestawie znajdują się zaciski PE i N? W zestawie jest płyta montażowa z nawierconymi otworami umożliwiająca montaż opcjonalnych zacisków PE/N (dostępne osobno). Sam wyłącznik NZM2 należy podłączyć zgodnie z jego instrukcją.
