Obudowa izolacyjna z pokrętłem do NZM 375x250x225mm (WxSxG), NZM1-XCI43-TVD | 271523 Eaton

Alternatywny kod produktu: NZM1-XCI43-TVD

Opis i Kluczowe Cechy

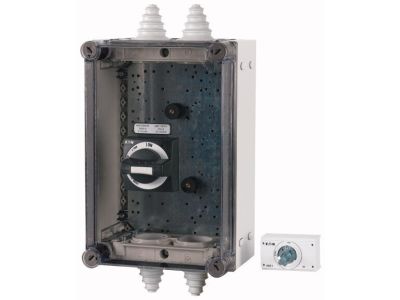

Obudowa izolacyjna NZM1-XCI43-TVD (symbol 271523) przeznaczona do wyłączników NZM rozmiar 1. Wykonana z odpornego na uderzenia poliwęglanu, zapewnia stopień ochrony IP65 oraz klasę ochrony II. Jej wymiary 375 x 250 x 225 mm (WxSxG) pozwalają na bezpieczne zabudowanie aparatu z zachowaniem wymaganych odstępów izolacyjnych. W zestawie znajduje się obrotowy uchwyt wyłącznika drzwiowego, płyta montażowa z otworami pod wyłącznik oraz akcesoria do wprowadzania kabli.

• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – obudowa nadaje się do montażu w pomieszczeniach wilgotnych oraz instalacjach narażonych na zachlapanie.
• Klasa ochrony II (izolacja podwójna): Nie wymaga uziemienia ochronnego, co upraszcza instalację i zwiększa bezpieczeństwo użytkowania w obwodach bez przewodu PE.
• Poliwęglan uderzenioodporny: Wytrzymała mechanicznie konstrukcja chroni wyłącznik przed uszkodzeniami w warunkach przemysłowych i budowlanych.
• Przezroczysta, dymno-szara pokrywa z otworem pod uchwyt obrotowy: Umożliwia kontrolę pozycji wyłącznika bez otwierania obudowy, a jednocześnie zapewnia estetyczny wygląd.
• Kompletny zestaw montażowy: W skład wchodzą płyta montażowa z nawierconymi otworami (pod wyłącznik oraz opcjonalne zaciski PE/N), górne i dolne kołnierze kablowe z przepustami oraz uchwyty do mocowania na ścianie – skraca czas instalacji i eliminuje potrzebę dodatkowych zakupów.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm bezpieczeństwa dla materiałów izolacyjnych i obudów elektrycznych. Posiada certyfikat CE, a podane parametry – stopień ochrony IP65 oraz klasa ochrony II – są potwierdzone zgodnie z obowiązującymi procedurami badawczymi.

Zastosowanie

Obudowa NZM1-XCI43-TVD jest dedykowana do ochrony wyłączników NZM rozmiar 1 w instalacjach wymagających podwyższonej szczelności i wytrzymałości mechanicznej. Sprawdza się w następujących scenariuszach:

• Montaż w rozdzielnicach przemysłowych i budynkowych, gdzie wyłącznik główny musi być zabezpieczony przed pyłem i wilgocią.
• Instalacje w halach produkcyjnych, magazynach, parkingach podziemnych – miejsca o podwyższonym ryzyku uszkodzeń mechanicznych.
• Zewnętrzne szafy sterownicze i przyłącza (pod warunkiem dodatkowej osłony przed bezpośrednim deszczem) – dzięki IP65 i poliwęglanowi odpornemu na UV (przy standardowych warunkach).
• Modernizacja istniejących rozdzielnic – gotowy zestaw ułatwia wymianę starej obudowy na szczelną i bezpieczną w klasie II.

Wskazówki Montażowe

Montaż obudowy oraz instalację wyłącznika NZM powinna wykonywać wyłącznie osoba z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Obudowę mocuj do ściany za pomocą dołączonych uchwytów – upewnij się, że podłoże jest równe i nośne. Płytę montażową umieść wewnątrz, a wyłącznik przymocuj do niej w przewidzianych otworach. Kołnierze kablowe i przepusty montuj w górnej i dolnej ściance – przekrój przewodów dobierz do prądu znamionowego wyłącznika. Moment dokręcania śrub i zacisków stosuj zgodnie z dokumentacją techniczną wyłącznika NZM. Po zamknięciu pokrywy sprawdź działanie uchwytu obrotowego.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz budynku? Stopień ochrony IP65 chroni przed bryzgami wody, ale w bezpośrednim kontakcie z deszczem zaleca się dodatkowy daszek lub umieszczenie w szafie zewnętrznej. Poliwęglan jest odporny na promieniowanie UV w standardowych warunkach, jednak długotrwała ekspozycja może powodować żółknięcie.
• Czy pokrywa jest przezroczysta, abym widział stan wyłącznika bez otwierania? Tak, pokrywa wykonana jest z dymno-szarego przezroczystego poliwęglanu i posiada otwór pod obrotowy uchwyt – umożliwia wizualną kontrolę pozycji i sygnalizacji bez naruszania szczelności.
• Czy w zestawie są zaciski PE/N? Płyta montażowa ma nawiercone otwory pod opcjonalne zaciski PE/N – same zaciski nie są dołączone. Należy je zamówić osobno, jeśli wymagają tego przepisy instalacyjne.
