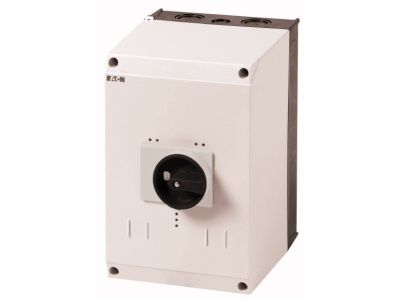

Obudowa izolacyjna n/t z tworzywa PKZ4, pokrętło, CI-K4-PKZ4-G PKZ | 225524 Eaton

Alternatywny kod produktu: CI-K4-PKZ4-G

Opis i Kluczowe Cechy

Obudowa izolacyjna n/t z tworzywa PKZ4 (symbol 225524) dedykowana do wyłączników silnikowych serii PKZM4. Zapewnia stopień ochrony IP65 oraz elastyczne możliwości wprowadzenia przewodów dzięki metrycznym wytłoczeniom w górnej i dolnej ścianie oraz ścianie tylnej.

• Stopień ochrony IP65: Pełna ochrona przed pyłem i strugami wody – obudowa nadaje się do instalacji w wilgotnych i zapylonych środowiskach przemysłowych, bez ryzyka uszkodzenia wewnętrznych aparatów.
• Wytłoczenia metryczne M25/M32 (góra, dół, ściana tylna): Umożliwiają łatwe i elastyczne prowadzenie kabli o różnych średnicach, dopasowując wyprowadzenia do konkretnego projektu instalacji.
• Wejście przewodu sterującego M20 z izolowanym zaciskiem PE: Umożliwia bezpieczne podłączenie przewodu ochronnego (PE) bezpośrednio w obudowie – spełnia wymogi ochrony przeciwporażeniowej.
• Czarno‑szara rękojeść (pokrętło): Zapewnia wygodne i intuicyjne sterowanie wyłącznikiem, a jednocześnie estetyczny wygląd obudowy.
• Tworzywo izolacyjne: Lekka i wytrzymała konstrukcja odporna na korozję, idealna do zastosowań z wymaganiami dielektrycznymi.

Zgodność z Normami

Obudowa zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich oraz standardami DIN. Posiada certyfikat CE, co potwierdza jej bezpieczeństwo i jakość w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Obudowa izolacyjna PKZ4 przeznaczona jest do zabezpieczania i sterowania wyłącznikami silnikowymi serii PKZM4. Sprawdza się w instalacjach wymagających ochrony przed czynnikami zewnętrznymi.

• Ochrona i obsługa wyłączników silnikowych w rozdzielnicach przemysłowych i szafach sterowniczych.
• Instalacje w miejscach narażonych na wilgoć, pył lub bryzgi – np. hale produkcyjne, magazyny, myjnie.
• Zastosowanie w automatyce budynkowej oraz w układach napędowych wymagających odporności IP65.
• Montaż w systemach gdzie wymagane jest bezpieczne wyprowadzenie przewodów sterujących oraz uziemienie przez zacisk PE.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Obudowę mocuje się do powierzchni ściennej za pomocą odpowiednich łączników (nie wchodzą w zakres dostawy). Wprowadzenia przewodów należy uszczelnić dławikami o odpowiedniej średnicy (M20, M25, M32). Izolowany zacisk PE podłącz do przewodu ochronnego instalacji. Przekrój przewodów oraz moment dokręcania zacisków dobierz zgodnie z dokumentacją techniczną wyłącznika PKZM4 i obudowy.

FAQ

• Jaki stopień ochrony ma obudowa PKZ4? Stopień ochrony wynosi IP65 – obudowa jest pyłoszczelna i odporna na strugi wody, co pozwala na instalację w trudnych warunkach środowiskowych.
• Czy obudowa posiada możliwość wprowadzenia przewodów z różnych stron? Tak. W górnej i dolnej ścianie oraz w ścianie tylnej znajdują się wytłoczenia metryczne M25/M32, a dodatkowo przewidziano osobne wejście M20 z izolowanym zaciskiem PE dla przewodu sterującego.
• Czy w obudowie jest fabrycznie zainstalowany zacisk uziemiający? Tak – obudowa wyposażona jest w izolowany zacisk PE przy wejściu M20, co umożliwia bezpieczne i zgodne z normami podłączenie przewodu ochronnego.
