Obudowa izolacyjna mała n/t z tworzywa IP65, CI-K1-T0-2 P/T | 207435 Eaton

Alternatywny kod produktu: CI-K1-T0-2

Opis i Kluczowe Cechy

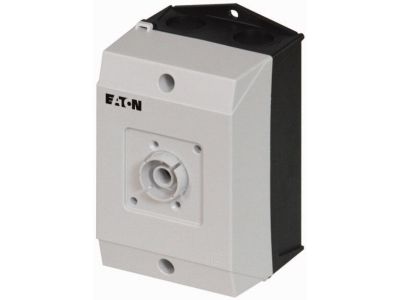

Obudowa izolacyjna mała n/t z tworzywa IP65, model CI-K1-T0-2 P/T (indeks 207435), wykonana z poliwęglanu wzmocnionego włóknem szklanym, zapewnia wysoką odporność mechaniczną i ochronę przed pyłem oraz strugami wody (IP65). Dolna część obudowy w kolorze czarnym RAL 9005, górna – jasnoszara RAL 7035. Przeznaczona do montażu przełączników T0-../XZ oraz lampki sygnalizacyjnej L (w wytłoczeniu M20/M25). Wyposażona w metryczne wytłoczenia na górze, dole i w ścianie tylnej, membranę przelotową przewodu oraz 2 pokrywy zasłaniające membranę.

• Stopień ochrony IP65: Ochrona przed wnikaniem pyłu i wody – gwarantuje niezawodną pracę w trudnych warunkach przemysłowych i zewnętrznych.
• Materiał – poliwęglan wzmocniony włóknem szklanym: Wysoka wytrzymałość mechaniczna, odporność na uderzenia i długotrwała stabilność wymiarowa.
• Wytłoczenia metryczne na górze, dole i ścianie tylnej: Elastyczne prowadzenie przewodów – możliwość wyprowadzenia kabli w wybranym kierunku bez dodatkowej obróbki.
• Membrana przelotowa przewodu + 2 pokrywy: Łatwy montaż przewodów i szybkie uszczelnienie – oszczędność czasu instalacji.
• Możliwość montażu lampki sygnalizacyjnej L (w wytłoczeniu M20/M25): Integracja sygnalizacji optycznej bez naruszania szczelności obudowy.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów izolacyjnych oraz posiada certyfikat CE. Wykonana z materiałów odpornych na starzenie i działanie promieniowania UV, co potwierdza jej przydatność do długotrwałej eksploatacji w różnych warunkach środowiskowych.

Zastosowanie

Obudowa CI-K1-T0-2 P/T dedykowana jest do zastosowań wymagających ochrony przed wilgocią i pyłem, szczególnie przy montażu przełączników T0-../XZ i lamp sygnalizacyjnych. Sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz na zewnątrz.

• Montaż naścienny przełączników rozdzielczych T0-../XZ w warunkach podwyższonej wilgotności (np. oczyszczalnie, myjnie).
• Lokalizacja przy liniach technologicznych – ochrona łączy przed pyłem i zachlapaniem.
• Stosowanie w instalacjach tymczasowych i mobilnych dzięki szybkiemu montażowi i demontażowi.
• Integracja z systemami sygnalizacji optycznej – lampka L w standardowym wytłoczeniu M20/M25.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace instalacyjne powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Obudowę należy zamocować do stabilnego podłoża (np. ściana, konstrukcja stalowa) przy użyciu dostarczonych elementów montażowych. Przewody wprowadzać przez membranę przelotową lub wytłoczenia, stosując odpowiednie dławnice (po zdjęciu pokryw). Lampkę sygnalizacyjną L montować w wytłoczeniu M20 lub M25, zachowując szczelność. Nie przekraczać maksymalnego przekroju przewodów rekomendowanego dla zastosowanego przełącznika. Po zakończeniu instalacji sprawdzić poprawność zamknięcia pokrywy i dokręcenia wszystkich śrub.

FAQ

• Jaki stopień ochrony ma ta obudowa? Obudowa posiada stopień ochrony IP65, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed strugami wody pod ciśnieniem.
• Czy można w niej zamontować lampkę sygnalizacyjną? Tak, obudowa ma wytłoczenie M20/M25 na górze, w którym można osadzić lampkę sygnalizacyjną L, zachowując klasę szczelności.
• Jakie przełączniki pasują do tej obudowy? Obudowa jest dedykowana do przełączników serii T0-../XZ, przeznaczonych na 1–2 zespoły montażowe. W razie wątpliwości zalecamy sprawdzenie wymiarów przełącznika w dokumentacji.
