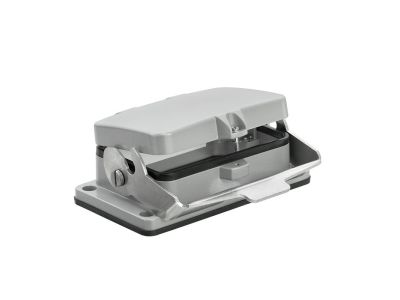

Obudowa gniazda z pokrywą przelotowa HDC 48B ADLU | 1222900000 Weidmuller

Opis i Kluczowe Cechy

Obudowa gniazda z pokrywą przelotowa HDC 48B ADLU (symbol 1222900000) to element systemu złączy przemysłowych Heavy Duty, zaprojektowany do montażu wkładek stykowych w rozmiarze 48B. Konstrukcja przelotowa umożliwia bezproblemowe prowadzenie kabli przez ściany obudów, zapewniając szczelność i mechaniczną ochronę połączenia. Solidna pokrywa zabezpiecza wnętrze przed zwarciem przypadkowym dotykiem, co podnosi bezpieczeństwo instalacji.

• Rozmiar 48B: Kompatybilność z szeroką gamą wkładek stykowych (gniazdowych/wtykowych) dla prądów do 100 A (w zależności od wkładki) – umożliwia elastyczne konfigurowanie połączeń w automatyce przemysłowej.
• Wersja przelotowa: Ułatwia prowadzenie przewodów przez przepusty kablowe lub ścianki szaf, redukując naprężenia kabli i minimalizując ryzyko uszkodzenia izolacji podczas eksploatacji.
• Pokrywa z uszczelką: Chroni wnętrze przed kurzem, wilgocią i ciałami obcymi (stopień ochrony zależny od zastosowanej uszczelki i montażu) – zapewnia długotrwałą niezawodność w trudnych warunkach przemysłowych.
• Solidna konstrukcja: Wykonana z materiałów odpornych na uderzenia i starzenie – gwarantuje stabilność mechaniczną nawet w miejscach narażonych na drgania i wibracje.
• Łatwy montaż: Przystosowana do standardowych otworów montażowych i przepustów (zgodnie z systemem HDC 48B) – skraca czas instalacji i upraszcza serwisowanie.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących złączy przemysłowych oraz posiada oznakowanie CE. Produkt został zaprojektowany i przetestowany zgodnie z aktualnymi standardami bezpieczeństwa elektrycznego, co potwierdza jego przydatność w profesjonalnych instalacjach w sektorze maszyn i automatyki.

Zastosowanie

Obudowa gniazda HDC 48B przelotowa z pokrywą znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe w serwisowaniu połączenie przelotowe w szafach sterowniczych, rozdzielniach siłowych oraz maszynach produkcyjnych.

• Przepusty kablowe w ścianach szaf sterowniczych – umożliwia wyprowadzenie obwodów sterowniczych i siłowych na zewnątrz bez naruszania szczelności obudowy.
• Systemy automatyki liniowej i stacji roboczych – zapewnia szybkie dołączanie/odłączanie modułów podczas rozbudowy lub konserwacji.
• Maszyny przemysłowe z wymiennymi osprzętami (roboty, prasy, linie pakujące) – obudowa wraz z odpowiednią wkładką pozwala na bezpieczne i trwałe łączenie przewodów zasilających i sygnałowych.
• Instalacje w przemyśle ciężkim (hutnictwo, energetyka) – wytrzymała konstrukcja i możliwość pracy w podwyższonej temperaturze otoczenia (zależnie od wkładki) czynią ją odpowiednią do wymagających środowisk.

Wskazówki Montażowe

Montaż obudowy gniazda musi być wykonany przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Obudowę mocuje się do ściany szafy lub płyty montażowej za pomocą śrub odpowiednich do grubości materiału (zalecane otwory zgodne z geometrią HDC 48B). Po zamontowaniu wkładki stykowej (nie wchodzi w zakres dostawy) należy dokręcić pokrywę z momentem zgodnym z dokumentacją producenta wkładki. Przekrój przewodów doprowadzonych do wkładki musi być dobrany do prądu znamionowego (minimum 2,5 mm² dla prądów do 20 A, większe dla wyższych obciążeń). Uszczelkę pokrywy przed montażem – jeśli dostępna – sprawdzić pod kątem prawidłowego osadzenia, a po zakończeniu dokręcenia pokrywy skontrolować szczelność połączenia.

FAQ

• Czy obudowa zawiera wkładkę stykową (insert)? Nie, obudowa jest sprzedawana bez wkładki (tzw. housing z pokrywą). Wkładkę należy dobrać osobno, zgodnie z wymaganą liczbą biegunów i parametrami prądowo-napięciowymi (rozmiar 48B).
• Jaki stopień ochrony (IP) zapewnia ta obudowa? Producent nie podaje konkretnego stopnia IP. W zależności od jakości uszczelki i staranności montażu (zwłaszcza przy przepustach kablowych) można spodziewać się ochrony co najmniej IP54. W przypadku zastosowania dedykowanej uszczelki kablowych przepustów możliwe jest osiągnięcie wyższych klas – zaleca się konsultację z dokumentacją techniczną kompletnego zestawu.
• Z jakiego materiału wykonana jest obudowa? W danych katalogowych nie podano materiału. Standardowo obudowy HDC 48B wykonywane są z poliamidu wzmocnionego włóknem szklanym lub aluminium (w zależności od wariantu). Dla wersji ADLU (oznaczenie z nazwy) typowym materiałem jest tworzywo sztuczne – zapewnia lekkość, odporność na korozję i izolację elektryczną. Dokładne informacje można uzyskać w karcie technicznej producenta (symbol 1222900000).
