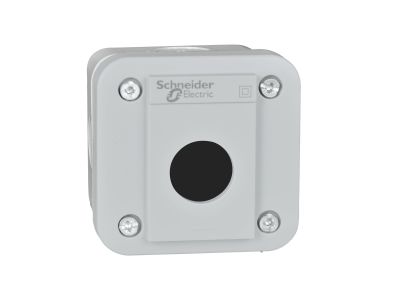

Obudowa elektryczna, pusta, 1 otwór śr. 22mm Harmony XALE Series | XALE1 Schneider Electric

Opis i Kluczowe Cechy

Obudowa elektryczna pusta Harmony XALE Series (symbol XALE1) marki Schneider Electric to uniwersalna baza do samodzielnego montażu elementów sterowniczych i sygnalizacyjnych o średnicy otworu 22 mm. Dzięki jednemu otworowi Ø22 mm umożliwia elastyczne tworzenie przycisków, przełączników lub lamp – według indywidualnych potrzeb instalacji. Kompaktowa konstrukcja ułatwia zabudowę w panelach, pulpitach i szafach sterowniczych.

• 1 otwór o średnicy 22 mm: kompatybilność z szeroką gamą przycisków, przełączników i wskaźników Harmony XB4/XB5 – prosty montaż i wymiana elementów.
• Obudowa pusta (bez wyposażenia): pełna swoboda doboru styków, modułów LED i oznaczeń – idealna do tworzenia niestandardowych stanowisk operatorskich.
• Seria Harmony XALE Schneider Electric: sprawdzone rozwiązanie w automatyce przemysłowej i budynkowej, zapewniające jednolity wygląd i łatwą integrację.
• Lekka, kompaktowa konstrukcja: łatwy montaż w panelach o grubości do ok. 5 mm (typowe) oraz oszczędność miejsca w rozdzielnicach.
• Materiał odporny na czynniki mechaniczne: solidna obudowa z tworzywa sztucznego (szczegóły w dokumentacji producenta) zapewniająca trwałość w warunkach przemysłowych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymogami dyrektyw unijnych, co potwierdza oznaczenie CE. Dokładne dane normatywne (np. stopień ochrony IP, temperatura pracy) znajdują się w karcie katalogowej producenta – zalecamy ich weryfikację przed zastosowaniem.

Zastosowanie

Obudowa XALE1 przeznaczona jest do budowy paneli operatorskich, pulpitów sterowniczych oraz lokalnych stanowisk kontrolno-sygnalizacyjnych w maszynach, liniach produkcyjnych i instalacjach budynkowych. Sprawdza się wszędzie tam, gdzie potrzebny jest jeden przycisk, przełącznik lub lampka sygnalizacyjna.

• Tworzenie pojedynczych przycisków START/STOP w szafach sterowniczych.
• Montaż przełączników trybu pracy (ręczny/automatyczny) na pulpitach operatorskich.
• Instalacja lamp sygnalizacyjnych do wizualizacji stanu urządzeń.
• Realizacja dedykowanych układów sterowania w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i okablowanie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocuje się w wyciętym otworze panelu (typowe wymiary otworu i grubość panelu zgodne z zaleceniami producenta). W przypadku stosowania elementów z uszczelkami należy zachować odpowiedni moment dokręcania pierścienia mocującego – wartość podana w dokumentacji technicznej. Przekrój przewodów dobrać do prądu obciążenia zastosowanego modułu stykowego.

FAQ

• Czy obudowa jest przystosowana do montażu elementów podświetlanych LED? Otwór Ø22 mm jest standardem dla przycisków i lamp z serii Harmony XB4/XB5 – w tym wersji z diodami LED. Należy jednak sprawdzić kompatybilność mechaniczną (głębokość zabudowy) w dokumentacji konkretnego elementu.
• Jaki stopień ochrony IP ma obudowa? W dostarczonych danych nie podano stopnia ochrony. Dla obudowy pustej bez uszczelnień typowy jest IP40 lub niższy – ostateczna wartość zależy od zastosowanego elementu sterowniczego i sposobu montażu. Szczegółowe informacje znajdują się w karcie katalogowej XALE1.
• Czy obudowa nadaje się do montażu na szynie DIN TH35? Nie – konstrukcja XALE1 przeznaczona jest do montażu panelowego (w wyciętym otworze), nie do szyny DIN. Do tego celu dostępne są osobne adaptery lub obudowy modułowe Harmony.
