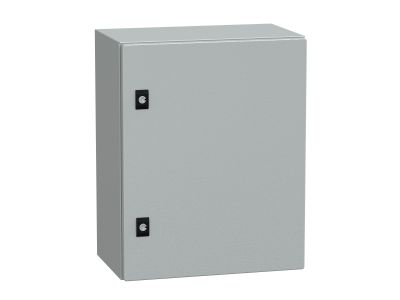

Obudowa CRN 500x400x250mm IP66 z płytą montażową | NSYCRN54250P Schneider Electric

Opis i Kluczowe Cechy

Obudowa Schneider Electric z serii Spacial CRN o wymiarach 500x400x250 mm to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających warunkach przemysłowych. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się unikalną konstrukcją: boki obudowy zostały uformowane z jednego arkusza metalu, który jest zagięty i precyzyjnie spawany. Zastosowanie podwójnego profilu tworzy specjalny, chroniony obszar, który skutecznie zapobiega przedostawaniu się zanieczyszczeń i wody do wnętrza szafy.

• Wysoki stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe w środowiskach o dużym zapyleniu lub wilgotności.
• Wytrzymałość mechaniczna IK10: Obudowa wykazuje najwyższą odporność na uderzenia mechaniczne, chroniąc wrażliwe komponenty przed uszkodzeniami fizycznymi.
• Powłoka epoksydowo-poliestrowa: Wykończenie proszkowe zapewnia doskonałą odporność na korozję oraz estetyczny wygląd w kolorze szarym (RAL 7035).
• Płyta montażowa w zestawie: Umożliwia szybką i stabilną instalację aparatury modułowej oraz innych podzespołów sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące pustych obudów do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji Schneider Electric, inżynierowie mogą mieć pewność co do powtarzalności parametrów technicznych i bezpieczeństwa użytkowania w instalacjach przemysłowych.

Zastosowanie

Szafa Spacial CRN o głębokości 250 mm znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroenergetyce. Jest idealnym wyborem do budowy lokalnych punktów sterowania, skrzynek rozdzielczych oraz systemów sterowania maszynami. Dzięki szczelności IP66, produkt ten doskonale sprawdza się w halach produkcyjnych, oczyszczalniach ścieków, a także w instalacjach zewnętrznych (pod warunkiem zastosowania odpowiedniego zadaszenia), gdzie aparatura musi być odizolowana od agresywnego środowiska zewnętrznego.

Wskazówki Montażowe

Podczas instalacji obudowy NSYCRN54250P zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Montaż ścienny: Obudowa jest przystosowana do bezpośredniego montażu na ścianie lub za pomocą dedykowanych uchwytów montażowych, co pozwala zachować dystans od podłoża i ułatwia czyszczenie.
• Wprowadzanie kabli: Standardowo obudowa wyposażona jest w płytę przepustową, którą można łatwo zdemontować w celu wykonania precyzyjnych otworów pod dławnice kablowe.
• Moment dokręcania: Należy przestrzegać zalecanych momentów dokręcania śrub płyty montażowej oraz zawiasów, aby zapewnić długotrwałą sztywność konstrukcji i zachowanie ciągłości uszczelnienia.
• Uziemienie: Obudowa posiada fabryczne punkty uziemiające (kołki) zarówno na korpusie, jak i na drzwiach, co jest niezbędne dla zapewnienia ochrony przeciwporażeniowej.

FAQ

• Czy drzwi obudowy można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja obudowy Spacial CRN pozwala na łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich odwrócenie.
• Czy w zestawie znajdują się dławnice? Nie, dławnice kablowe należy dobrać oddzielnie, dopasowując je do średnicy i liczby wprowadzanych przewodów.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowe zawiasy pozwalają na otwarcie drzwi pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
