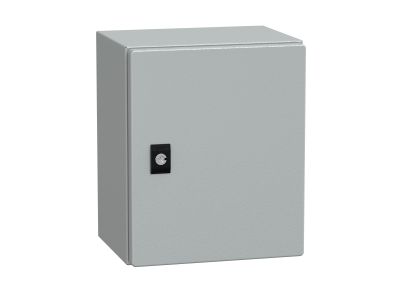

Obudowa CRN 300x250x200mm IP66 z płytą montażową | NSYCRN325200P Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa CRN z serii Spacial (symbol NSYCRN325200P) to rozwiązanie wielozadaniowe o wymiarach 300 mm wysokości, 250 mm szerokości i 200 mm głębokości. Wyposażona fabrycznie w pełną płytę montażową, drzwi z zamkiem oraz płytę dławika kablowego, zapewnia gotową przestrzeń do bezpiecznego osadzenia aparatury. Stopień ochrony IP66 gwarantuje szczelność przed pyłem i strugami wody, co sprawdza się w trudnych warunkach środowiskowych.

• Wymiary 300 x 250 x 200 mm: kompaktowa, ale pojemna obudowa – umożliwia montaż typowych rozdzielnic, sterowników i zasilaczy nawet w ciasnych przestrzeniach technicznych.
• Stopień ochrony IP66: całkowita odporność na wnikanie pyłu oraz ochrona przed silnymi strumieniami wody – idealna do instalacji zewnętrznych, hal przemysłowych i pomieszczeń wilgotnych.
• Płyta montażowa w zestawie: pełna płyta ułatwia rozmieszczenie i mocowanie aparatury modułowej, oszczędzając czas montażu i zapewniając stabilne podłoże.
• Drzwi z zamkiem: zabezpieczenie przed dostępem osób niepowołanych – podnosi poziom bezpieczeństwa w przestrzeniach ogólnodostępnych.
• Korpus z płytą dławika kablowego: gotowe punkty wprowadzenia kabli ułatwiają prowadzenie instalacji i zachowanie odpowiedniego promienia gięcia.

Zgodność z Normami

Obudowa CRN jest zgodna z europejskimi normami dla rozdzielnic i obudów elektrycznych, posiada certyfikat CE. Producent zapewnia deklarowaną klasę ochronności, a konstrukcja spełnia wymagania standardów DIN dotyczących wytrzymałości mechanicznej i szczelności.

Zastosowanie

Dzięki uniwersalnym wymiarom i wysokiej szczelności obudowa CRN znajduje zastosowanie w wielu obszarach automatyki i elektroenergetyki:

• Rozdzielnie główne i podrozdzielnie w obiektach przemysłowych i komercyjnych – ochrona aparatury przed wilgocią i zabrudzeniami.
• Instalacje zewnętrzne (np. sterowanie bramami, oświetleniem terenu, małe węzły szaf) – IP66 zapewnia pracę w deszczu i mrozie.
• Pomieszczenia techniczne w budynkach użyteczności publicznej – możliwość zamknięcia na klucz uniemożliwia przypadkową ingerencję.
• Strefy mycia i przetwórstwa spożywczego – obudowa odporna na strumienie wody pod ciśnieniem.

Wskazówki Montażowe

Montaż obudowy oraz instalację wewnętrzną może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Obudowę mocować do ściany lub konstrukcji nośnej za pomocą odpowiednich łączników (np. kotew rozporowych) – otwory montażowe znajdują się w korpusie. Przekrój przewodów oraz rodzaj dławików kablowych dobrać zgodnie z obciążalnością prądową i wymaganiami IP66. Płytę montażową uziomić zgodnie z lokalnymi przepisami. Po zamknięciu drzwi sprawdzić poprawność działania zamka i uszczelki.

FAQ

• Czy obudowa jest przystosowana do montażu na zewnątrz? Tak, stopień ochrony IP66 oznacza szczelność na pył i silne strugi wody – obudowa może być stosowana na zewnątrz budynków, pod warunkiem odpowiedniego uszczelnienia dławików i zachowania normatywnych kątów nachylenia.
• Jakie materiały użyto do produkcji? Obudowa wykonana jest z tworzywa termoplastycznego lub poliestru wzmocnionego włóknem szklanym (zależnie od wersji) – dane potwierdzone przez producenta. Wewnętrzna płyta montażowa to pełna blacha stalowa ocynkowana.
• Czy w zestawie znajduje się płyta montażowa? Tak, obudowa NSYCRN325200P jest kompletna – zawiera korpus z płytą dławika, drzwi z zamkiem oraz pełną płytę montażową. Nie wymaga dodatkowego wyposażenia do podstawowego montażu aparatury.
