Obudowa CRN 1000x600x300mm IP66 z płytą montażową | NSYCRN106300P Schneider Electric

Opis i Kluczowe Cechy

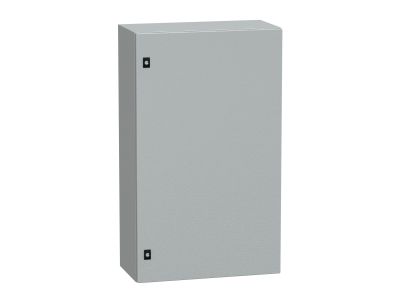

Obudowa typu Spacial CRN o wymiarach 1000 x 600 x 300 mm (wys. x szer. x gł.) przeznaczona jest do zastosowań przemysłowych i infrastrukturalnych. Wykonana z blachy stalowej z powłoką epoksydowo-poliesterową w proszku zapewnia odporność na korozję i uszkodzenia mechaniczne. Boki obudowy tworzone z pojedynczej części zagiętej i spawanej z podwójnym profilem gwarantują sztywność konstrukcji oraz chroniony obszar montażowy. Stopień ochrony IP66 umożliwia pracę w trudnych warunkach środowiskowych. W zestawie znajduje się płyta montażowa ułatwiająca rozmieszczenie aparatury.

• Wymiary 1000 x 600 x 300 mm: przestronna komora pozwala na zabudowę rozdzielnic, sterowników i zasilaczy w obiektach przemysłowych oraz instytucjonalnych.
• IP66: pełna ochrona przed pyłem i silnymi strumieniami wody – idealna do lokalizacji narażonych na wilgoć, kurz i opady atmosferyczne.
• Blacha stalowa z powłoką epoksydowo-poliesterową: wysoka odporność na korozję i uszkodzenia mechaniczne, co przekłada się na długowieczność obudowy nawet w agresywnym środowisku.
• Podwójny profil boczny – spawane zagięcie: zwiększa sztywność konstrukcji i tworzy chronioną przestrzeń montażową, ułatwiając prowadzenie przewodów i osprzętu.
• Płyta montażowa w zestawie: gotowe podłoże do szybkiego i pewnego mocowania szyn DIN, aparatury modułowej oraz zacisków.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów elektrycznych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stopień ochrony IP66 określono zgodnie z normą IEC 60529.

Zastosowanie

Obudowa CRN przeznaczona jest do montażu w instalacjach elektrycznych i automatyce przemysłowej, gdzie wymagana jest wysoka szczelność oraz wytrzymałość mechaniczna. Sprawdza się zarówno wewnątrz, jak i na zewnątrz budynków.

• Rozdzielnice główne i podrozdzielnice w zakładach produkcyjnych oraz magazynach.
• Szafy sterownicze dla układów automatyki, PLC i systemów nadzoru.
• Obudowy dla infrastruktury telekomunikacyjnej, fotowoltaicznej lub pompowni.
• Instalacje w przemyśle spożywczym, chemicznym oraz w oczyszczalniach ścieków – tam, gdzie wymagane jest IP66.

Wskazówki Montażowe

Montaż obudowy oraz instalacja wyposażenia wewnętrznego powinny być wykonywane wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę mocować na stabilnym podłożu za pomocą odpowiednich środków (kołki, śruby) – punkty mocowania przewidziane w konstrukcji. Wykorzystać fabryczne otwory wentylacyjne/dławikowe zgodnie z dokumentacją. Przekrój przewodów i momenty dokręcania zacisków wewnętrznych dobierać według zaleceń producenta osprzętu. Zaleca się stosowanie dławic kablowych o stopniu szczelności IP66.

FAQ

• Czy obudowa jest przystosowana do montażu na zewnątrz? Tak, stopień ochrony IP66 zapewnia odporność na kurz i silne strumienie wody, dlatego nadaje się do instalacji zewnętrznych, o ile nie jest narażona na bezpośrednie, długotrwałe zalewanie.
• Czy płyta montażowa jest wymienna lub można ją demontować? Płyta montażowa dostarczana jest w zestawie i może być wyjmowana w celu ułatwienia montażu aparatury. Konstrukcja obudowy umożliwia jej łatwe mocowanie i demontaż.
• Jaki materiał zastosowano na uszczelkę drzwi? W standardzie obudowa wyposażona jest w uszczelkę poliuretanową nalewaną na gorąco, która zapewnia szczelność IP66 i długotrwałą elastyczność.
