Obudowa CA46K n/t, 192M, IP44, 125A, II klasa, 950x1050x160mm (WxSxG) | szyny DIN + zestaw, biały | 2CPX052299R9999 ABB

Alternatywny kod produktu: 2CPX052299R9999

Opis i Kluczowe Cechy

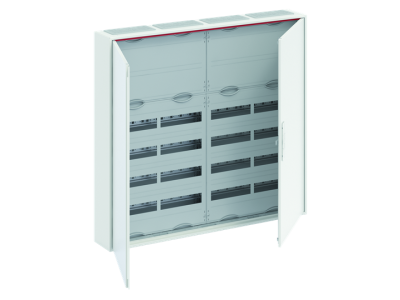

Obudowa rozdzielnicy CA46K n/t (symbol 2CPX052299R9999) w kolorze białym to kompaktowe rozwiązanie przeznaczone do montażu w instalacjach wewnętrznych. Przeznaczona do 192 modułów (192M), klasy ochronności II, o stopniu ochrony IP44 i wytrzymałości mechanicznej IK07. Wymiary zewnętrzne 950x1050x160 mm (szer. x wys. x głęb.). Wyposażona w szyny DIN oraz zestaw montażowy, zapewnia stabilne mocowanie aparatury modułowej i osprzętu elektrycznego.

• Stopień ochrony IP44: Ochrona przed wnikaniem ciał stałych od 1 mm oraz rozpryskiwaną wodą – idealna do pomieszczeń suchych i wilgotnych (np. piwnic, garaży, pomieszczeń technicznych).
• Wytrzymałość mechaniczna IK07: Odporność na uderzenia mechaniczne o energii 2 J – trwałość konstrukcji w warunkach przemysłowych i warsztatowych.
• Klasa ochronności II: Podwójna izolacja elektryczna – bez konieczności stosowania dodatkowego uziemienia w typowych instalacjach.
• Szyny DIN + zestaw montażowy w zestawie: Umożliwiają szybki i precyzyjny montaż aparatury modułowej, oszczędzając czas podczas instalacji.
• Wymiary 950x1050x160 mm (192M): Optymalna pojemność dla średnich i dużych instalacji, z zachowaniem kompaktowych wymiarów.

Zgodność z Normami

Obudowa spełnia wymagania normy PN-EN 62208 dotyczącej pustych obudów do aparatury łączeniowej oraz posiada deklarację zgodności CE. Stopień ochrony IP44 oraz klasa izolacji II są zgodne z obowiązującymi standardami bezpieczeństwa dla rozdzielnic elektrycznych w zastosowaniach wewnętrznych.

Zastosowanie

Obudowa CA46K n/t znajduje zastosowanie jako główna obudowa rozdzielnicy w instalacjach elektrycznych, telekomunikacyjnych i przemysłowych, gdzie wymagana jest ochrona aparatury przed kurzem, wilgocią i uszkodzeniami mechanicznymi.

• Pomieszczenia techniczne i warsztaty – ochrona aparatury przed pyłem i wilgocią.
• Instalacje w budynkach użyteczności publicznej – centrale wentylacyjne, systemy alarmowe, oświetlenie awaryjne.
• Rozdzielnice w budynkach mieszkalnych – zasilanie obwodów gniazdowych i oświetleniowych.
• Przemysł lekki i rzemiosło – maszyny, sterowniki, układy automatyki.

Wskazówki Montażowe

Montaż obudowy powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze instalacji. Obudowę mocować do ściany lub konstrukcji nośnej za pomocą dedykowanych elementów (nie wchodzą w skład zestawu). Szyny DIN montować zgodnie z dokumentacją aparatury, zachowując odpowiednie odstępy między modułami. Po zamontowaniu aparatury, sprawdzić szczelność połączeń i przewodów. W przypadku stosowania zestawu do kompensacji nierówności tynku, należy go zamontować przed umieszczeniem aparatury.

FAQ

• Czy obudowa CA46K n/t może być stosowana na zewnątrz? Obudowa posiada stopień ochrony IP44, co oznacza ochronę przed rozpryskiwaną wodą, ale nie jest przeznaczona do zastosowań zewnętrznych narażonych na bezpośrednie działanie opadów atmosferycznych.
• Jakie moduły można zamontować w obudowie 192M? Obudowa wyposażona jest w szyny DIN, które umożliwiają montaż aparatury modułowej o szerokości 1 modułu (18 mm). Maksymalna liczba modułów to 192.
• Czy obudowa posiada otwory wentylacyjne? Obudowa nie posiada perforacji bocznej, co uniemożliwia łączenie jej w szereg. Wentylacja odbywa się poprzez przepusty membranowe CZF2 (góra) i CZF1 (dół), umieszczone co 250 mm szerokości.
