Obudowa CA25K n/t, 72M, IP44, 125A, II klasa, 800x550x160mm (WxSxG) | szyny DIN + zestaw, biała | 2CPX052290R9999 ABB

Alternatywny kod produktu: 2CPX052290R9999

Opis i Kluczowe Cechy

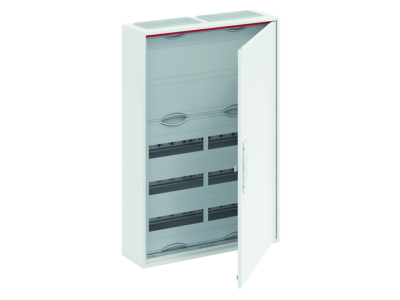

Obudowa rozdzielnicy CA25K n/t 72M (symbol 2CPX052290R9999) w kolorze białym to kompaktowe rozwiązanie o wymiarach 800x550x160 mm (szer. x gł. x wys.), zaprojektowane do montażu wnętrzowego. Stopień ochrony IP44 zapewnia ochronę przed wnikaniem ciał stałych i wody z dowolnej strony, a klasa izolacji II gwarantuje podwójną izolację chroniącą przed porażeniem prądem. Obudowa wyposażona jest w szyny DIN oraz zestaw montażowy, co ułatwia instalację aparatury elektrycznej. Przystosowana do montażu pionowego z wykorzystaniem zestawu CZ4.

• Wymiary 800x550x160 mm: Kompaktowa konstrukcja idealna do montażu w pomieszczeniach technicznych, garażach lub niewielkich szafach sterowniczych.
• Stopień ochrony IP44: Ochrona przed wnikaniem wody i ciał stałych o średnicy powyżej 1 mm – bezpieczne użytkowanie nawet w wilgotnych środowiskach.
• Klasa izolacji II: Podwójna izolacja chroni przed porażeniem prądem, zwiększając bezpieczeństwo instalacji.
• Wytrzymałość mechaniczna IK07: Odporność na uderzenia mechaniczne o energii do 5J – odporna na uszkodzenia w trudnych warunkach eksploatacji.
• Zestaw szyn DIN + montażowy w zestawie: Gotowe do montażu aparatury modułowej – oszczędność czasu i wygodna instalacja.

Zgodność z Normami

Obudowa CA25K spełnia wymagania norm europejskich w zakresie bezpieczeństwa elektrycznego, ochrony przed dotykiem i wnikaniem ciał obcych. Posiada deklarację zgodności CE oraz spełnia normy VDE i IEC dotyczące obudów rozdzielnic niskiego napięcia.

Zastosowanie

Obudowa rozdzielnicy CA25K n/t 72M znajduje zastosowanie w instalacjach elektrycznych wymagających kompaktowych, bezpiecznych rozwiązań montażowych.

• Montaż aparatury modułowej w pomieszczeniach technicznych, garażach, warsztatach i małych szafach sterowniczych.
• Stosowanie jako osłona dla zabezpieczeń, styczników, przekaźników i innych urządzeń modułowych.
• Zastosowanie w systemie ComfortLine CA z możliwością układania obudów w pionie (wymaga zestawu CZ4).
• Wykorzystanie w instalacjach, gdzie wymagany jest stopień ochrony IP44 i klasa izolacji II.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Obudowę mocować do stabilnej, równej powierzchni z wykorzystaniem zestawu do kompensacji nierówności tynku. Przewody wprowadzać poprzez przepusty membranowe CZF2 (góra) i CZF1 (dół), dostosowując ich ilość do średnicy kabli. W przypadku montażu pionowego zastosować zestaw CZ4. Upewnić się, że klasa izolacji instalacji odpowiada klasie obudowy (II klasa izolacji wymaga odpowiedniego uziemienia).

FAQ

• Czy obudowa CA25K może być stosowana na zewnątrz? Stopień ochrony IP44 zapewnia ochronę przed wnikaniem wody i ciał stałych, ale nie jest przeznaczona do bezpośredniego narażenia na warunki atmosferyczne (np. deszcz, śnieg). Do zastosowań zewnętrznych należy stosować obudowy z wyższym stopniem ochrony IP.
• Czy obudowa posiada perforację na bokach? Nie – obudowa CA25K nie ma perforacji po bokach, co uniemożliwia łączenie jej w szereg z innymi obudowami tego samego typu. Możliwe jest jedynie montaż pionowy z wykorzystaniem zestawu CZ4.
• Czy do obudowy dołączony jest zestaw uziemiający? Standardowo obudowa wyposażona jest w szyny DIN i zestaw montażowy. Zestaw uziemiający CZL61 (umożliwiający uzyskanie I klasy izolacji) nie jest w zestawie i należy go zakupić osobno.
