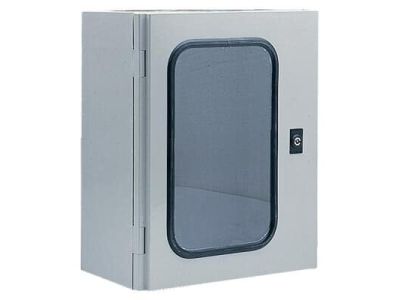

Obudowa ARIA n/t, 24M, IP54, II klasa, 415x315x170mm (WxSxG) , pusta , drzwi transparentne, AR043T23 | 4TBA831815C0100 ABB

Alternatywny kod produktu: 4TBA831815C0100

Opis i Kluczowe Cechy

Obudowa ARIA n/t (symbol 4TBA831815C0100) o wymiarach 415x315x170 mm (szerokość x wysokość x głębokość) to pusta obudowa natynkowa klasy II o stopniu ochrony IP54 z przezroczystymi drzwiami. Przeznaczona do montażu aparatury elektrycznej, modułów sterowania i innych komponentów w instalacjach domowych i przemysłowych. Konstrukcja z tworzyw sztucznych zapewnia odporność na pył, wilgoć i przypadkowe uszkodzenia mechaniczne.

• Wymiary 415x315x170 mm: Optymalna przestrzeń montażowa dla szerokiej gamy aparatury modułowej, umożliwiająca swobodny układ elementów wewnątrz.
• Stopień ochrony IP54: Ochrona przed pyłem i zachlapaniami wodnymi – odpowiednia do stosowania w wilgotnych pomieszczeniach (np. garaże, piwnice, warsztaty).
• Klasa II (izolacji): Podwyższone bezpieczeństwo użytkowania – izolacja ochronna eliminująca potrzebę uziemienia obudowy.
• Drzwi transparentne: Umożliwiają szybką wizualną kontrolę stanu aparatury i ułatwiają odczyt oznaczeń na modułach bez konieczności otwierania.
• Przeznaczona do montażu natynkowego: Łatwy montaż na ścianie z wykorzystaniem standardowych uchwytów – brak konieczności wykonywania wnęk.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących ochrony przed wnikaniem ciał obcych i wilgoci (IP54) oraz bezpieczeństwa izolacji (klasa II). Posiada deklarację zgodności CE.

Zastosowanie

Obudowa ARIA n/t 24M znajduje szerokie zastosowanie w instalacjach elektrycznych, automatyce przemysłowej i systemach sterowania.

• Montaż aparatury modułowej (wyłączniki, styczniki, przekaźniki) w instalacjach domowych i biurowych.
• Ochrona modułów sterowania w systemach automatyki przemysłowej (np. sterowniki PLC, moduły I/O).
• Szafki zasilające i rozdzielnice w miejscach o podwyższonej wilgotności (garaże, kotłownie, warsztaty).
• Zabezpieczenie układów elektrycznych w maszynach i urządzeniach przemysłowych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia. Obudowę montować na płaskiej, stabilnej powierzchni z zachowaniem odpowiednich odstępów wentylacyjnych. Wymiary otworów montażowych należy dostosować do wymiarów ściany. Przewody wprowadzać przez dławiki kablowe umieszczone w przygotowanych otworach. Po zamontowaniu aparatury należy sprawdzić szczelność drzwi i stopień ochrony IP54.

FAQ

• Czy obudowa ARIA n/t 24M nadaje się do montażu w pomieszczeniach zewnętrznych? Stopień ochrony IP54 zapewnia ochronę przed pyłem i zachlapaniami wodnymi, jednak nie jest przeznaczona do bezpośredniego narażenia na deszcz lub śnieg – zalecany montaż pod zadaszeniem.
• Jakie moduły mieszczą się w obudowie 24M? Wymiary 415x315x170 mm pozwalają na montaż standardowych aparatów modułowych (szerokość 18 mm) w ilości do ok. 24 modułów. Dokładna liczba zależy od wymiarów poszczególnych elementów.
• Czy obudowa posiada uchwyty do montażu? W standardowym wyposażeniu nie są dołączone uchwyty montażowe – należy je zakupić oddzielnie, dostosowane do typu ściany (np. uchwyty do betonu, drewna lub metalu).
