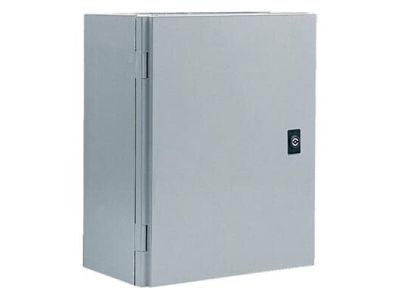

Obudowa ARIA n/t, 12M, IP66, II klasa, 315x215x170mm (WxSxG) , pusta, drzwi pełne, AR032P13 | 4TBA831025C0100 ABB

Alternatywny kod produktu: 4TBA831025C0100

Opis i Kluczowe Cechy

Obudowa pusta ARIA n/t 12M (symbol 4TBA831025C0100) o wymiarach 315x215x170 mm (szer. x gł. x wys.) to rozwiązanie przeznaczone do zastosowań wewnętrznych i zewnętrznych. Stopień ochrony IP66 oraz klasa izolacji II gwarantują bezpieczeństwo w trudnych warunkach środowiskowych. Gładka, nieperforowana konstrukcja ułatwia utrzymanie czystości, a drzwi pełne z możliwością otwarcia w lewo/prawo zapewniają wygodny dostęp do wnętrza. Obudowa wyposażona jest w 4 pręty gwintowane i nakrętki do montażu płyty montażowej.

• Stopień ochrony IP66: Ochrona przed silnymi strumieniami wody i pyłu – idealna do zastosowań zewnętrznych i przemysłowych.
• Klasa izolacji II: Podwyższone bezpieczeństwo użytkowania – izolacja podwójna lub wzmocniona, minimalizująca ryzyko porażenia prądem.
• Wymiary 315x215x170 mm: Przestrzeń wystarczająca do montażu aparatury modułowej, osprzętu oraz kabli z zachowaniem wymaganych odstępów izolacyjnych.
• Drzwi pełne z otwarciem lewo/prawo: Elastyczność montażowa i łatwy dostęp do wnętrza obudowy podczas prac serwisowych.
• Gładka, nieperforowana konstrukcja: Ułatwia czyszczenie i utrzymanie higieny, redukuje ryzyko osadzania się zanieczyszczeń.

Zgodność z Normami

Obudowa ARIA n/t 12M spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, stopnia ochrony IP oraz wytrzymałości mechanicznej. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Obudowa ARIA n/t 12M znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony aparatury przed czynnikami zewnętrznymi.

• Mocowanie aparatury modułowej w szafach sterowniczych i rozdzielnicach.
• Zastosowania zewnętrzne – ochrona urządzeń elektrycznych przed warunkami atmosferycznymi (deszcz, pył, UV).
• Instalacje przemysłowe i energetyka – ochrona osprzętu w trudnych warunkach środowiskowych.
• Systemy fotowoltaiczne – dedykowane do aplikacji PV ze względu na odporność na UV i napięcie izolacji do 1500V DC.
• Mocowanie na słupach lub konstrukcjach wsporczych dzięki dedykowanym zestawom montażowym.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Obudowę należy mocować do stabilnej powierzchni, zapewniając odpowiednie odstępy izolacyjne. Płyta montażowa mocowana jest na 4 prętach gwintowanych z użyciem nakrętek (dostarczonych w zestawie). Dobór akcesoriów montażowych (np. zestaw AR891608 do montażu na słupie) powinien być zgodny z dokumentacją techniczną. W przypadku stosowania w aplikacjach zewnętrznych zaleca się okresową kontrolę stanu uszczelnienia drzwi.

FAQ

• Jaki stopień ochrony mechanicznej (IK) posiada obudowa ARIA n/t 12M? Obudowa posiada stopień IK08, co oznacza wysoką odporność na uderzenia mechaniczne. Wersja z drzwiami transparentnymi charakteryzuje się IK07.
• Czy obudowa jest odporna na promieniowanie UV? Tak – konstrukcja obudowy przewiduje odporność na promieniowanie UV, co pozwala na stosowanie jej w aplikacjach zewnętrznych.
• Jakie napięcie izolacji Ui posiada obudowa? Napięcie izolacji Ui wynosi 1000V AC / 1500V DC, co czyni ją odpowiednią do zastosowań w systemach fotowoltaicznych.
