Obudowa aluminiowa 80x175x57mm, KLIPPON K31 RAL7001, AlSi12, IP68 | 9529170000 Weidmuller

Opis i Kluczowe Cechy

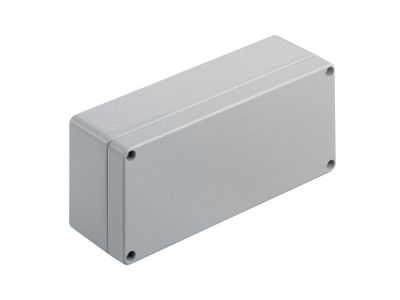

Obudowa aluminiowa KLIPPON K31 (symbol 9529170000) to solidna, szczelna obudowa o wymiarach 80 x 175 x 57 mm, wykonana z odlewu aluminiowego AlSi12 w kolorze RAL7001 (szary). Dzięki stopniowi ochrony IP68 zapewnia całkowitą pyłoszczelność i długotrwałe zanurzenie w wodzie, co gwarantuje niezawodną pracę zabudowanej aparatury w ekstremalnych warunkach środowiskowych – bez ryzyka przedostania się wilgoci, pyłów czy chemikaliów.

• Stopień ochrony IP68: Gwarantuje odporność na przedostawanie się pyłów i długotrwałe zanurzenie w wodzie – idealna do instalacji zewnętrznych, myjni, stacji uzdatniania.
• Materiał AlSi12 (odlew aluminiowy): Łączy lekkość, wysoką wytrzymałość mechaniczną i odporność na korozję – obudowa zachowuje swoje właściwości nawet w agresywnym środowisku przemysłowym.
• Wymiary 80x175x57 mm: Kompaktowa, ale wystarczająco pojemna na standardową aparaturę modułową – optymalne wykorzystanie miejsca w szafach sterowniczych i naściennych puszkach.
• Kolor RAL7001 (szary): Neutralny, uniwersalny odcień pasujący do większości instalacji i estetyki przemysłowej.
• Producent Weidmüller – seria KLIPPON K31: Sprawdzona jakość i precyzja wykonania, gwarancja trwałości w wymagających aplikacjach.

Zgodność z Normami

Obudowa KLIPPON K31 spełnia wymagania europejskich norm dla obudów metalowych stosowanych w elektrotechnice i automatyce. Produkt posiada deklarację zgodności CE oraz produkowany jest zgodnie z systemem zarządzania jakością ISO 9001. W klasie ochrony IP68 obudowa jest weryfikowana zgodnie z procedurami normy EN 60529.

Zastosowanie

Obudowa aluminiowa KLIPPON K31 przeznaczona jest do zabudowy i ochrony aparatury elektrycznej i elektronicznej w miejscach narażonych na wilgoć, kurz, uderzenia i skrajne temperatury.

• Instalacje zewnętrzne: Ochrona styczników, przekaźników, sterowników (PLC) w narażonych na opady i bryzę obiektach, np. na dachach, fasadach, w sterowaniu oświetleniem ulicznym.
• Przemysł ciężki i spożywczy: Zabezpieczenie aparatury w halach produkcyjnych, myjniach, przy liniach transportowych, gdzie występuje wysoka wilgotność i zapylenie.
• Infrastruktura wodno-kanalizacyjna: Montaż puszek przy pompach, zaworach, oczyszczalniach ścieków – wymóg całkowitej szczelności zanurzeniowej.
• Automatyka budynkowa i systemy alarmowe: Bezpieczne umieszczenie modułów sterujących w miejscach o podwyższonym ryzyku zalania, np. piwnice, garaże podziemne.

Wskazówki Montażowe

Montaż obudowy oraz instalację aparatury wewnątrz może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocuje się za pomocą śrub przez otwory w podstawie lub dzięki zintegrowanym uchwytom (zależnie od wariantu – zaleca się zapoznanie z dokumentacją techniczną producenta). Przed zamknięciem należy upewnić się, że uszczelka pokrywy jest prawidłowo osadzona i nieuszkodzona – gwarantuje to utrzymanie IP68. Przekroje przewodów i dławiki kablowe dobieramy do max. dopuszczalnego prądu zabudowanych urządzeń. Moment dokręcania śrub pokrywy – według zaleceń producenta (zazwyczaj 2–3 Nm). Nie wolno wiercić dodatkowych otworów w obudowie, aby nie naruszyć szczelności.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP68 i odpornej na UV powłoce proszkowej RAL7001 jest w pełni przystosowana do pracy na otwartej przestrzeni – nawet w przypadku okresowego zanurzenia.
• Jaki jest maksymalny zakres temperatur pracy? Obudowa z odlewu aluminiowego AlSi12 wytrzymuje standardowe temperatury od -40°C do +100°C (dokładne wartości dla zabudowanych urządzeń należy sprawdzić w ich danych technicznych).
• Czy obudowa jest dostarczana z fabrycznie wyciętymi otworami? Obudowa KLIPPON K31 sprzedawana jest jako pustak – bez otworów i wycięć. Umożliwia to swobodne zaplanowanie rozmieszczenia dławików i aparatury zgodnie z indywidualnymi potrzebami. Otwory należy wykonywać zgodnie z wytycznymi producenta, zachowując szczelność.
