Obudowa 700x500x250 (WxSxG) CS-75/250 płyta montażowa | 111703 Eaton

Opis i Kluczowe Cechy

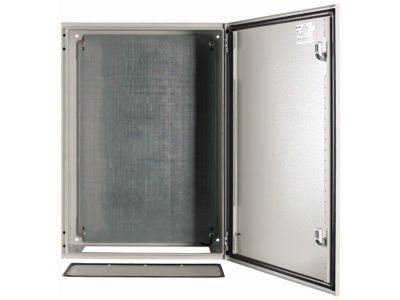

Obudowa ścienna EATON z serii CS o wymiarach 700 mm wysokości, 500 mm szerokości oraz 250 mm głębokości to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów rozdziału energii i automatyki przemysłowej. Wykonana w całości z wysokiej jakości metalu, charakteryzuje się wyjątkową trwałością i odpornością mechaniczną sklasyfikowaną na poziomie IK10 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 20 dżuli. Drzwi jednoskrzydłowe wyposażone zostały w ciągłą uszczelkę poliuretanową wylewaną na obwodzie, co zapewnia doskonałą szczelność i ochronę komponentów wewnętrznych przed pyłem oraz wilgocią.

• Innowacyjny system zawiasów: Zastosowanie sworzni z technologią szybkiej wymiany pozwala na błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi, co znacząco ułatwia prace warsztatowe.
• Perforacja profilu drzwiowego: Wewnętrzny profil drzwi posiada otwory rozmieszczone co 25 mm, umożliwiając bezpośredni montaż szyn DIN, kanałów kablowych lub wiązek przewodów, co optymalizuje zagospodarowanie przestrzeni.
• Płyta montażowa: W zestawie znajduje się sztywna płyta montażowa z blachy stalowej, stanowiąca stabilną bazę dla ciężkiej aparatury modułowej i sterowniczej.
• Kąt otwarcia 120°: Szeroki zakres otwarcia drzwi (zawiasy po prawej stronie) zapewnia swobodny dostęp do wnętrza szafy podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Obudowa spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dodatkowo, kategoria odporności na wstrząsy IK10 potwierdzona normą EN 62262 czyni ją idealnym wyborem do miejsc narażonych na akty wandalizmu lub trudne warunki przemysłowe.

Zastosowanie

Obudowa EATON CS-75/250 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce przemysłowej: Jako szafa sterownicza dla sterowników PLC, falowników i układów stycznikowych.
• Rozdzielnicach niskiego napięcia: Do budowy lokalnych punktów rozdziału energii w halach produkcyjnych i magazynach.
• Infrastrukturze budynkowej: Ochrona systemów HVAC, systemów bezpieczeństwa oraz zarządzania energią.
• Środowiskach o podwyższonym ryzyku mechanicznym: Dzięki klasie IK10 doskonale sprawdza się w warsztatach i zakładach ciężkiego przemysłu.

Wskazówki Montażowe

Podczas instalacji obudowy CS-75/250 zaleca się przestrzeganie poniższych wytycznych technicznych:

• Montaż ścienny: Należy użyć dedykowanych uchwytów ściennych zapewniających odpowiedni dystans od ściany i nośność dopasowaną do całkowitej masy obudowy wraz z wyposażeniem.
• Zarządzanie kablami: Wykorzystaj perforację profilu drzwiowego do uporządkowania przewodów sterowniczych, co zapobiegnie ich uszkodzeniu podczas zamykania drzwi.
• Personalizacja zamknięcia: Standardowy zamek z kluczem dwustronnym 3 mm można zastąpić opcjonalnym uchwytem komfortowym PHZ-A-ADD-ON z wkładką bębenkową dla zwiększenia poziomu bezpieczeństwa.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych pomiędzy korpusem, drzwiami a płytą montażową zgodnie z obowiązującymi przepisami SEP.

FAQ

• Czy obudowa posiada płytę montażową w komplecie? Tak, produkt jest dostarczany z pełną płytą montażową wykonaną z blachy stalowej.
• Czy można zmienić kierunek otwierania drzwi? Standardowo obudowa posiada zawiasy po prawej stronie, jednak technologia szybkiej wymiany sworzni ułatwia manipulację skrzydłem drzwiowym.
• Jaki jest stopień ochrony mechanicznej tej szafy? Obudowa posiada najwyższy stopień ochrony przed uderzeniami mechanicznymi IK10.
• Czy w zestawie znajduje się klucz? Tak, w opakowaniu znajduje się znormalizowany klucz dwustronny 3 mm.
