Obudowa 60M z ramką, drzwiami i listwami N+PE quick, UK660N4 | 2CPX031373R9999 ABB

Alternatywny kod produktu: 2CPX031373R9999

Opis i Kluczowe Cechy

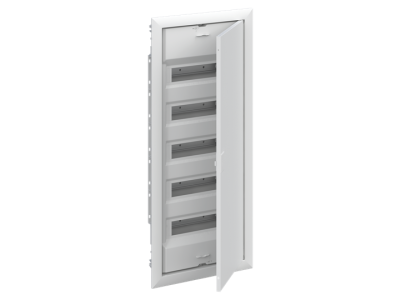

Obudowa UK660N4 (symbol 2CPX031373R9999) to kompaktowa skrzynka wnękowa o klasie ochronności IK07, wyposażona w drzwi otwierane pod kątem 120°, ramkę N+PE quick oraz listwy do montażu aparatury. Przeznaczona do instalacji wnękowych z perforowaną tylną ścianką, umożliwiającą doprowadzenie kabli. Charakteryzuje się odpornością mechaniczną na uderzenia IK07 i testem rozżarzonego drutu GWT ≥ 850°C, co gwarantuje bezpieczeństwo pożarowe i mechaniczne w instalacjach wewnętrznych.

• Klasa ochronności IK07: Odporność na uderzenia mechaniczne o energii 2 J – odpowiednia do miejsc narażonych na przypadkowe uszkodzenia.
• Drzwi otwierane pod kątem 120°: Ułatwiają dostęp do aparatury i ułatwiają serwisowanie bez konieczności demontażu całej obudowy.
• Ramka N+PE quick: Umożliwia szybki montaż aparatury modułowej z integralnym uziemieniem neutralnym (N) i ochronnym (PE), skracając czas instalacji.
• Perforowana tylna ścianka: Ułatwia doprowadzenie kabli i przewodów do wnętrza obudowy, elastyczne kształtowanie otworów.
• Stopień ogniowy GWT ≥ 850°C: Zapewnia odporność na rozprzestrzenianie się ognia i ogranicza ryzyko zapalenia się materiału w przypadku zwarcia.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących obudów rozdzielczych (PN-EN 62208, PN-EN 60439-3) oraz norm bezpieczeństwa ogniowego (PN-EN 60695-2-11). Posiada deklarację zgodności CE i jest przeznaczona do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi.

Zastosowanie

Obudowa UK660N4 przeznaczona jest do montażu aparatury modułowej w instalacjach wnętrzowych, gdzie wymagana jest estetyczna, funkcjonalna i bezpieczna lokalizacja aparatów elektrycznych.

• Montaż aparatury rozdzielczej i sterowniczej w szafach sterowniczych i rozdzielnicach budynkowych.
• Instalacje w budynkach użyteczności publicznej, biurach, mieszkaniach oraz obiektach przemysłowych.
• Miejsca wymagające estetycznego i trwałego umieszczenia aparatury (np. korytarze, pomieszczenia techniczne).
• Montaż w ściankach działowych G-K (wymaga zestawu UZ91P4) – elastyczne otworowanie ułatwia dostosowanie do indywidualnych potrzeb.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Obudowa przeznaczona jest do montażu wnękowego – należy przygotować odpowiedni otwór w ścianie z uwzględnieniem grubości obudowy. Tylna ścianka jest perforowana, co pozwala na indywidualne kształtowanie otworów doprowadzających kable. Po zamontowaniu aparatury, drzwi należy zamknąć, a ramkę N+PE quick zablokować w odpowiedniej pozycji. Dla połączenia kilku obudów pionowo lub poziomo należy użyć dedykowanego zestawu UZB2. W przypadku montażu w ściankach G-K konieczne jest zastosowanie zestawu UZ91P4.

FAQ

• Czy obudowa UK660N4 nadaje się do montażu w ściankach G-K? Tak, ale wymaga domówienia specjalnego zestawu montażowego UZ91P4, który umożliwia stabilne mocowanie w lekkich ściankach działowych.
• Jakie są maksymalne wymiary aparatury, którą można zamontować w tej obudowie? Maksymalna liczba modułów w obudowie 60M wynosi 12 modułów na rząd. Maskownica umożliwia uzyskanie dodatkowych 2 modułów na rząd (łącznie 14 modułów).
• Czy obudowy można łączyć w zestawy wielorzędowe? Tak, obudowy UK660N4 można łączyć pionowo i poziomo za pomocą zestawu UZB2, co pozwala na tworzenie większych rozdzielnic.
