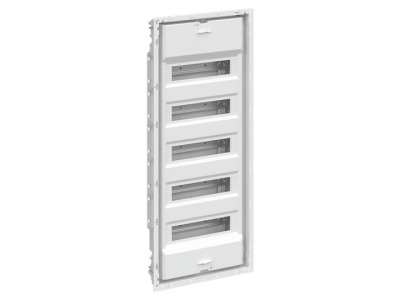

Obudowa 60M z listwami N+PE quick, bez ramki oraz drzwi, UK660NB | 2CPX031378R9999 ABB

Alternatywny kod produktu: 2CPX031378R9999

Opis i Kluczowe Cechy

Obudowa UK660NB 60M (symbol 2CPX031378R9999) z wbudowanymi listwami neutralną (N) i ochronną (PE) typu quick to kompaktowe rozwiązanie dla instalacji wnętrzowych. Wykonana z masywnego tworzywa o podwyższonej odporności mechanicznej, spełnia wymogi stopnia ochrony IK07 i testu rozżarzonego drutu GWT ≥ 850°C. Perforowana konstrukcja boków oraz możliwość otwarcia drzwi pod kątem 120° ułatwiają montaż i późniejszą konserwację aparatury. Obudowa dostępna bez ramki i drzwi, co pozwala na indywidualne dostosowanie do specyfiki instalacji.

• Listwy N+PE quick: Szybki montaż przewodów dzięki systemowi szybkozłączek – eliminuje konieczność stosowania dodatkowych szyn czy listew.
• Stopień ochrony IK07: Odporność na uderzenia mechaniczne o energii 2 J – zapewnia trwałość obudowy w warunkach przemysłowych.
• Test rozżarzonego drutu GWT ≥ 850°C: Zapewnia bezpieczeństwo przeciwpożarowe i ogranicza ryzyko zapalenia się materiałów izolacyjnych.
• Perforowana konstrukcja boków: Ułatwia wentylację wnętrza obudowy oraz zapewnia elastyczność w doborze punktów wprowadzenia kabli.
• Możliwość otwarcia drzwi pod kątem 120°: Umożliwia wygodny dostęp do aparatury i ułatwia prace serwisowe.

Zgodność z Normami

Obudowa UK660NB spełnia wymagania norm europejskich dotyczących obudów rozdzielczych, w tym dyrektyw niskonapięciowych LVD i normy EN 62208. Posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo użytkowania.

Zastosowanie

Obudowa UK660NB 60M przeznaczona jest do stosowania w instalacjach elektrycznych wewnętrznych, gdzie wymagana jest kompaktowa, trwała i bezpieczna obudowa do montażu aparatury modułowej i osprzętu.

• Montaż w szafach sterowniczych i rozdzielnicach budynkowych.
• Instalacje przemysłowe – ochrona aparatury w warunkach narażonych na uderzenia mechaniczne.
• Obudowy dystrybucyjne z maskownicą zwiększającą pojemność modułową (12+2 modułów na rząd).
• Miejsca o ograniczonej przestrzeni, gdzie istotna jest kompaktowa konstrukcja z możliwością dostosowania do indywidualnych potrzeb.

Wskazówki Montażowe

Montaż obudowy UK660NB powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z uwzględnieniem odpowiednich norm bezpieczeństwa. Obudowę należy zamontować w stabilnej konstrukcji nośnej, zachowując odpowiednie odstępy od ścian i innych elementów. Listwy N+PE quick zapewniają szybki montaż przewodów – zaleca się stosowanie przewodów o odpowiednim przekroju. Obudowę można łączyć w pionie i poziomie za pomocą dedykowanego zestawu UZB2. W przypadku montażu w ściance G-K wymagane jest zastosowanie specjalnego zestawu UZ91P4 (do nabycia oddzielnie).

FAQ

• Czy obudowa UK660NB posiada drzwi? Nie – w standardowej wersji dostępna jest bez ramki oraz drzwi, co pozwala na indywidualne dobranie osprzętu drzwiowego lub całkowite pominięcie drzwi w przypadku zastosowań nie wymagających ochrony przed dostępem.
• Jakie są zalety listw N+PE quick? System szybkozłączek umożliwia błyskawiczny montaż przewodów neutralnych i ochronnych, redukując czas instalacji i ryzyko błędów połączeniowych. Idealne rozwiązanie dla instalacji wymagających szybkiej rozbudowy lub modyfikacji.
• Czy obudowę można montować w ściance G-K? Tak, ale wymaga to zastosowania dodatkowego zestawu UZ91P4 (sprzedawanego oddzielnie). Zestaw umożliwia stabilny montaż obudowy w ścianach z płyt gipsowo-kartonowych.
